Генератор сигнала LSX4091D

микроволновогоРЧмоноканальный

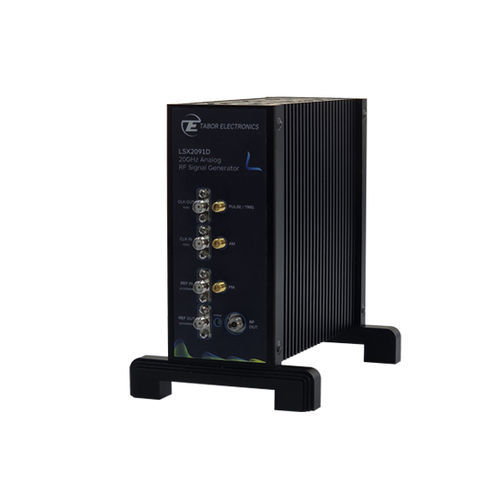

Lucid-X — это компактный модульный генератор микроволновых сигналов, выпускаемый в различных форм-факторах, включая настольный вариант, модуль PXIe, лабораторный, для монтажа в стойку и портативный. Он разработан для обеспечения низкого фазового шума и имеет диапазон частот до 40 ГГц. Высокая скорость переключения, <10 мкс Когерентное переключение частоты AM, FM, PM, линейная и импульсная модуляция Фазовой шум -133 дБc/Гц при частоте 1 ГГц и смещении 10 кГц Встроенные интерфейсы LAN, USB и SPI Особенности Целостность и чистота сигнала Серия Lucid-X устанавливает новый стандарт спектральной чистоты, обеспечивая исключительно низкий фазовый шум в диапазоне частот до 40 ГГц. Разработанный с учётом строгих требований, предъявляемых к локальным генераторам, системам измерения интермодуляционных искажений и высокопроизводительным тактовым генераторам ЦАП/ЦАПП, LSX гарантирует целостность сигнала в критически важных приложениях. Он демонстрирует впечатляющие характеристики фазового шума при смещении 10 кГц: -148 дБc/Гц на частоте 100 МГц, -133 дБc/Гц на частоте 1 ГГц и -114 дБc/Гц на частоте 10 ГГц. Благодаря уровню гармоник -50 дБc и негармонических составляющих -90 дБc генератор Lucid-X обеспечивает точность, необходимую для самых сложных приложений в области радиочастот и микроволн. Аналоговая и импульсная модуляция Отличительной особенностью семейства генераторов сигналов Lucid-X является возможность аналоговой модуляции. Она оснащена встроенными функциями амплитудной (AM), частотной (FM), фазовой (PM) модуляции и модуляции с плавным изменением параметров, что позволяет осуществлять универсальное моделирование сигналов, необходимое в аналоговых системах связи. В частности, она поддерживает частотную модуляцию (FM) с максимальным отклонением до 10 МГц и частотой изменения до 1 МГц, амплитудную модуляцию (AM) с линейной глубиной до 90 % и частотой изменения до 100 кГц, а также фазовую модуляцию (PM) с пиковым отклонением 360 градусов.
