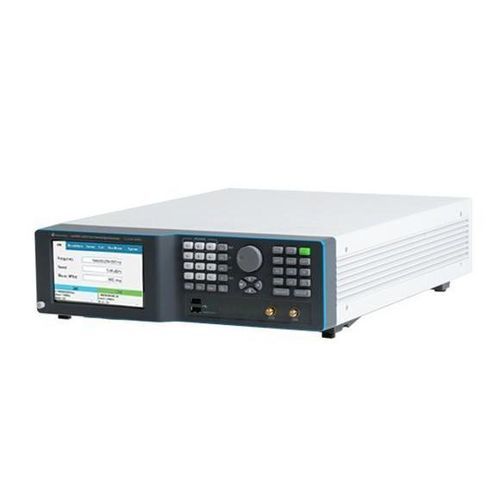

Генератор сигнала LSX2092B

микроволновогоРЧс двойным каналом

Обзор
Семейство Lucid-X — компактная модульная платформа микроволновых генераторов сигналов, доступная в нескольких исполнениях (Desktop, PXIe-модуль, настольное, в стойку и портативное). Разработана для низкого фазового шума и высокой спектральной чистоты, покрывает частоты до 40 GHz; LSX2092B — настольная конфигурация на 20 GHz с двумя каналами.

Ключевые характеристики

• Форм-факторы: Desktop, PXIe-модуль, настольное, в стойку, портативное
• Настольная модель с двумя каналами (LSX2092B)
• Быстрое переключение: ультрабыстрое переключение до 10 μs
• Когерентное переключение частоты (фазово-коерентная многоканальная работа)
• Модуляция: AM, FM, PM, Sweep, Pulse; поддержка pattern-модуляции
• Цифровые и аналоговые интерфейсы: LAN, USB, SPI (встроенные)
• Удаленное управление и программирование: SCPI/VISA по промышленному стандарту; поддержка Python, MATLAB, C#/C++, LabVIEW и виртуальной передней панели

Целостность и чистота сигнала
Семейство Lucid-X обеспечивает исключительно низкий фазовый шум и отличную спектральную чистоту, предназначено для требовательных RF/MW приложений. Типичные показатели (репрезентативно):

• Фазовый шум (смещение 10 kHz): -148 dBc/Hz @ 100 MHz
• Фазовый шум (смещение 10 kHz): -133 dBc/Hz @ 1 GHz
• Фазовый шум (смещение 10 kHz): -114 dBc/Hz @ 10 GHz
• Гармоники типичные: -50 dBc
• Негармонические побочные сигналы типичные: -90 dBc

Модуляция и импульсные характеристики

• FM: максимальные отклонения до 10 MHz; скорости модуляции до 1 MHz
• AM: линейная глубина до 90%; скорости модуляции до 100 kHz
• PM: пик отклонения до 360°
• Импульсная модуляция: высокий коэффициент вкл/выкл (типично 70 dB); времена нарастания/спада < 15 ns
• Поддержка режимов pattern и sequence (list) для генерации сложных сигналов

Управление и программирование
Прибор реализует архитектуру SCPI/VISA для бесшовной интеграции. Удаленное управление поддерживается по LAN и USB, примеры сред программирования: Python, MATLAB, C#/C++ и NI LabVIEW. В комплект входит виртуальная передняя панель для локального или сетевого GUI‑управления.

Информация для заказа
Model | Description
LSX2092B | 20GHz Dual Channel Microwave Benchtop Signal Generator

Опции (сводка)
Option | Description | Applicable Models
MOD | Modulation package (AM, FM, PM) | X/R/B/D/P
LP | Low power option -70 dBm | D/P (included for some platforms B/R/X)
ELP1 | 1 channel extended low power range (not for 4 channels) | B/R
ELP2 | 2 channels extended low power range (not for 4 channels) | B/R
EPR1 | 1 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
EPR2 | 2 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
PLS | Pulse modulation | X/R/B/D/P
PAT | Pattern modulation | X/R/B/D/P
FS | Fast switching 100 μs | X/R/B/D
UFS | Ultra-fast switching 10 μs | B/R
BAT / BAT2 | Optional replaceable batteries for portable models | P
CHA | External charger | P
LAN | USB Ethernet adapter | P
W-RACK | Rack-mount kit | B/R
WE | 1-year warranty extension (standard warranty 3 years) | X/R/B/D/P

Примеры применения

• Локальные генераторы и STALO для радиолокационных систем
• Измерения интермодуляционных искажений (IM3)
• Тактовая генерация для DAC/ADC и когерентные многоканальные эксперименты (квантовые, фазированные решетки)
• Радиоэлектронная борьба, радиолокаторы с перепрыжкой частоты и моделирование защищенных коммуникаций

Технические характеристики

• Модель: LSX2092B (20 GHz двухканальный настольный)
• Семейство: Lucid-X (LSX) модульные микроволновые генераторы сигналов
• Диапазон частот (семейство): до 40 GHz (зависит от модели); LSX2092B: 20 GHz
• Каналы: 2 (двухканальный)
• Фазовый шум (типично): -148 dBc/Hz @100 MHz (смещение 10 kHz); -133 dBc/Hz @1 GHz (смещение 10 kHz); -114 dBc/Hz @10 GHz (смещение 10 kHz)
• Гармоники: тип. -50 dBc; Негармонические помехи: тип. -90 dBc
• Переключение: ультрабыстрое до 10 μs; опция быстрое переключение 100 μs
• Модуляция: AM, FM, PM, Sweep, Pulse; режимы pattern и list
• FM: до 10 MHz отклонение, скорости до 1 MHz
• AM: линейная глубина до 90%, скорости до 100 kHz
• PM: пик отклонения до 360°
• Импульсная модуляция: отношение вкл/выкл тип. 70 dB; времена нарастания/спада < 15 ns
• Интерфейсы: LAN, USB, SPI; удаленное управление SCPI/VISA
• Программирование: Python, MATLAB, C#/C++, LabVIEW; виртуальная передняя панель в комплекте
• Доступные форм-факторы: PXIe модуль, Desktop, настольное, в стойку, портативное
• Опции: расширенные диапазоны мощности/низкой мощности, батареи и зарядные устройства (зависит от модели)
