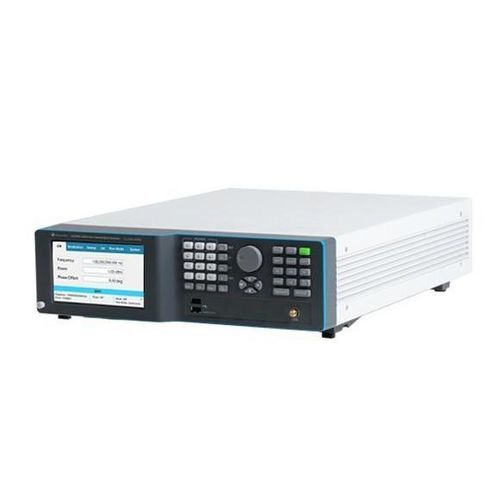

Генератор сигнала LSX2091B

микроволновогоРЧмоноканальный

Обзор
LSX2091B — настольный одноканальный генератор микроволновых сигналов 20 ГГц из семейства Lucid‑X — модульной платформы, доступной в нескольких форм‑факторах (Desktop, PXIe‑модуль, настольный, Rackmount, Portable). Спроектирован для низкого фазового шума и гибкой модуляции; применяется для локальных генераторов, IMD‑измерений, тактирования DAC/ADC и имитации радарных сигналов.

Ключевые характеристики

• Частотные возможности: семейство до 40 ГГц; выход LSX2091B до 20 ГГц
• Пример фазового шума: -133 dBc/Hz @ 1 GHz (смещение 10 kHz)
• Быстрая перестройка частоты: до 10 μs (в зависимости от модели/опции)
• Модуляция: AM, FM, PM, Sweep и Pulse; доступна паттерн‑модуляция
• Параметры импульсов: отношение вкл./выкл. ≈70 dB; времена нарастания/спада <15 ns
• Интерфейсы: LAN, USB, SPI; удалённое управление SCPI / VISA; виртуальная передняя панель

Целостность и чистота сигнала
Архитектура Lucid‑X обеспечивает очень низкий фазовый шум и высокую спектральную чистоту, подходящую для требовательных RF‑измерений. Примеры фазового шума при смещении 10 kHz: -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz. Уровни гармоник обычно ≈ -50 dBc; негармоник ≈ -90 dBc.

Быстрая перестройка частоты
Платформа поддерживает опции быстрой перестройки: FS (≈100 μs) и UFS (≈10 μs для поддерживаемых моделей). Эти режимы минимизируют простои в автоматизированных тестах и позволяют реалистично моделировать условия частотного прыжка (радар, РЭБ, связь).

Аналоговая и импульсная модуляция
Встроенные AM, FM, PM и Sweep. FM: девиация до ±10 MHz и скорости до 1 MHz. AM: линейная глубина до 90% и скорости до 100 kHz. PM: пиковая девиация до 360°. Импульсная модуляция обеспечивает высокий коэффициент подавления и быстрые фронты для импульсных измерений и эмуляции радарных форм сигнала.

Управление и программирование
Поддержка стандартных SCPI и VISA для удалённого управления по LAN и USB. Типичные примеры интеграции: Python, MATLAB, C#/C++ и LabVIEW. Включённая виртуальная передняя панель обеспечивает графическое локальное или сетевое управление и упрощает интеграцию в автоматизированные стенды тестирования.

Информация для заказа

• LSX2091B | 20 ГГц одноканальный настольный микроволновый генератор сигналов
• MOD | Пакет модуляции (AM, FM, PM) — Модели: X / R / B / D / P
• LP | Опция низкой мощности -70 dBm (включено для B / R / X) — Модели: D / P
• ELP1 / ELP2 | Расширенные диапазоны низкой мощности — Модели: B / R
• EPR1 / EPR2 | Расширенные диапазоны мощности -130 dBm до +27 dBm — Модели: B / R
• PLS | Импульсная модуляция — Модели: X / R / B / D / P
• PAT | Паттерн‑модуляция — Модели: X / R / B / D / P
• FS | Быстрое переключение 100 μs — Модели: X / R / B / D
• UFS | Ультра‑быстрое переключение 10 μs — Модели: B / R
• BAT / BAT2 | Заменяемые дополнительные батареи (39 Wh / 98 Wh) — Модели: P
• CHA | Внешнее зарядное устройство — Модели: P
• LAN | USB Ethernet‑адаптер — Модели: P
• W‑RACK | Крепление в стойку — Модели: B / R
• WE | Продление гарантии на 1 год (стандартная гарантия 3 года) — Модели: X / R / B / D / P

Технические характеристики

• Диапазон частот: семейство Lucid‑X до 40 ГГц; LSX2091B до 20 ГГц
• Форм‑факторы: Desktop, PXIe‑модуль, настольный, Rackmount, Portable
• Фазовый шум (10 kHz смещение): -148 dBc/Hz @ 100 MHz; -133 dBc/Hz @ 1 GHz; -114 dBc/Hz @ 10 GHz
• Гармоники: тип. -50 dBc; негармоники: тип. -90 dBc
• Перестройка частоты: FS ≈100 μs; UFS ≈10 μs (в зависимости от опции/модели)
• Модуляция: AM, FM (± до 10 MHz; скорости до 1 MHz), PM (до 360°), Sweep, Pulse (on/off ≈70 dB; фронт/спад <15 ns)
• Интерфейсы и управление: LAN, USB, SPI; SCPI / VISA; виртуальная передняя панель
• Опции мощности и диапазона: LP, ELP1/ELP2, EPR1/EPR2
• Батарейные и портативные опции (портативные модели): BAT, BAT2, CHA
• Типичные применения: локальные осцилляторы, межмодуляционные испытания, тактирование DAC/ADC, радар STALO, РЭБ, квантовые эксперименты, формирование луча и многоканальные когерентные системы
