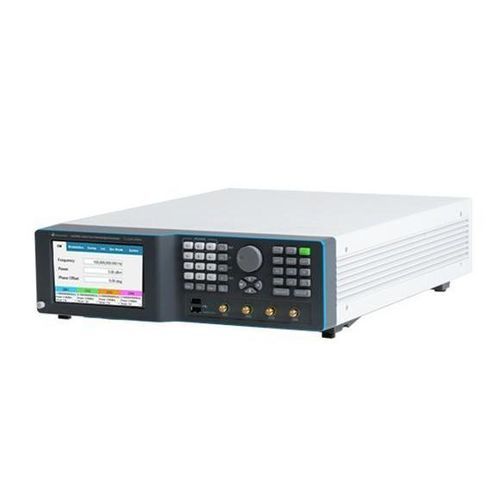

Генератор сигнала LSX1494B

микроволновогоРЧмоноканальный

Обзор
Семейство Lucid‑X (LSX) — компактная модульная платформа микроволновых генераторов сигналов, разработанная для низкого фазового шума, когерентного переключения частот и гибких форм‑факторов. LSX1494B — настольная четырёхканальная модель на 14 ГГц, предназначенная для лабораторных и стендовых приложений, требующих когерентных многоканальных источников и расширенных возможностей модуляции.

Ключевые особенности

• Модульная, компактная архитектура; доступна в форм‑факторах Desktop, PXIe, Benchtop, Rackmount и Portable
• Быстрое переключение: ультра‑быстрые опции до 10 μs; быстрая опция 100 μs
• Когерентное переключение частоты для фазо‑стабильной многоканальной работы
• Аналоговая модуляция: AM, FM, PM, sweep и импульсная модуляция
• Высокая спектральная чистота и низкий фазовый шум
• Стандартные интерфейсы: LAN, USB и SPI

Основные показатели

• Примеры фазового шума (семейство Lucid‑X): -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz (смещение 10 kHz)
• Гармоники обычно ≤ -50 dBc; несинусные помехи ≤ -90 dBc
• Импульсная модуляция: соотношение ON/OFF ≈ 70 dB; времена нарастания/спада < 15 ns
• FM: отклонения до 10 MHz, скорости до 1 MHz
• AM: линейная глубина до 90%, скорости до 100 kHz
• PM: пиковое отклонение до 360°

Модуляция и переключение
Семейство LSX поддерживает универсальную аналоговую модуляцию (AM, FM, PM, sweep), а также продвинутую импульсную и паттерн‑модуляцию. Быстрое когерентное переключение частот позволяет моделировать сценарии прыжков по частоте и импульс‑к‑импульсу (радар, РЭБ, защищённая связь). Опция ультра‑быстрой коммутации (10 μs) доступна для критичных по времени приложений.

Управление и программирование

• Стандартный набор команд SCPI и архитектура VISA для дистанционного управления
• Поддерживаемые среды: Python, MATLAB, C#/C++, LabVIEW
• Виртуальная передняя панель для локального или удалённого графического управления

Информация для заказа (фрагмент)
LSX1494B | 14 GHz четырёхканальный настольный генератор сигналов

Типичные опции:

• MOD: пакет модуляции (AM, FM, PM) — доступен для PXIe / Rackmount / Benchtop / Desktop / Portable
• LP: опция низкой мощности (-70 dBm) — включена для Benchtop/Rack/PXIe/Desktop/Portable
• PLS: импульсная модуляция — доступна для всех платформ
• UFS: ультра‑быстрая коммутация (10 μs) — Benchtop / Rackmount
• BAT/BAT2/CHA: варианты батареи и зарядного устройства — только Portable

Примечания
Опции, комплекты для стоек, сумки для переноски, батареи и продление гарантии должны быть указаны при заказе.

Технические характеристики

• Коммерческое обозначение: LSX1494B (14 GHz, 4 канала, Benchtop)
• Форм‑фактор: Benchtop, четыре канала
• Диапазон частот семейства: до 40 GHz (максимум семейства); LSX1494B специфицирован до 14 GHz
• Фазовый шум (примеры): -148 dBc/Hz @100 MHz (смещение 10 kHz), -133 dBc/Hz @1 GHz (смещение 10 kHz)
• Гармоники и помехи: гармоники ≈ -50 dBc; несинусные ≈ -90 dBc
• Скорость переключения: быстро 100 μs; ультра‑быстро 10 μs (опция)
• Импульсная модуляция: ON/OFF ≈ 70 dB; нарастание/спад < 15 ns
• FM: макс. отклонение 10 MHz, скорости до 1 MHz
• AM: линейная глубина до 90%, скорости до 100 kHz
• PM: пиковое отклонение до 360°
• Интерфейсы: LAN, USB, SPI; совместимость SCPI/VISA
• Управление: локальная виртуальная передняя панель; удалённое управление через Python, MATLAB, C#/C++, LabVIEW
• Доступные опции: пакеты модуляции, диапазоны мощности, импульс/паттерн модуляция, быстрое/ультра‑быстрое переключение, батарея/зарядное (portable), комплекты для стойки, продление гарантии
