Генератор сигнала LSX8081P

микроволновогоРЧмоноканальный

Обзор

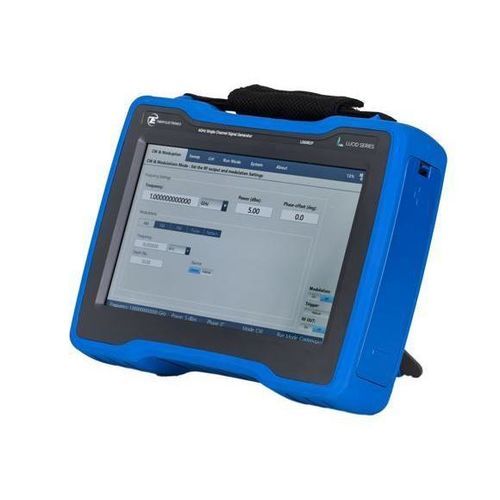

Lucid-X LSX8081P — портативный генератор СВЧ‑сигналов с небольшим занимаемым объемом, разработанный для обеспечения низкого фазового шума и высокой спектральной чистоты в задачах, требующих точных RF‑источников. Эта портативная модель 8 ГГц с одним каналом входит в семейство Lucid‑X, также доступное в форм‑факторах Desktop, Benchtop, Rackmount и модуле PXIe.

Ключевые особенности

• Быстрое переключение <10 μs (доступна опция ультра‑быстрого переключения)
• Когерентное переключение частоты
• Аналоговая модуляция: AM, FM, PM, Sweep и импульсная модуляция
• Примеры фазового шума: -148 dBc/Hz @100 MHz (смещение 10 kHz); -133 dBc/Hz @1 GHz (смещение 10 kHz); -114 dBc/Hz @10 GHz (смещение 10 kHz)
• Гармоники типично <-50 dBc; негармоники типично <-90 dBc
• Интегрированные интерфейсы: LAN, USB и SPI
• Удаленное управление по стандарту SCPI/VISA; поддерживаемые API: Python, MATLAB, C#/C++ и LabVIEW; включена виртуальная панель управления (GUI)
• Доступные форм‑факторы: PXIe, Rackmount, Benchtop, Desktop и Portable

Целостность и чистота сигнала
Семейство LSX спроектировано для чрезвычайно низкого фазового шума и высокой спектральной чистоты, подходит для локальных генераторов (LO), измерений интермодуляционных искажений и высокопроизводительного тактирования DAC/ADC.

Возможности аналоговой и импульсной модуляции

• FM: максимальное отклонение до 10 MHz; скорость модуляции до 1 MHz
• AM: линейная глубина до 90 %; скорости модуляции до 100 kHz
• PM: пиковое отклонение до 360°
• Импульсная модуляция: высокий коэффициент вкл./выкл. (типично ~70 dB); времена нарастания/спада <15 ns; поддерживаются паттерн‑ и импульсная модуляция

Быстрое переключение частоты
Типичное время переключения 10 μs позволяет тестировать системы частотного прыжка, моделировать радиолокацию/электронную борьбу и выполнять высокопроизводительные автоматизированные тестовые последовательности.

Управление и программирование
Удаленное управление по SCPI/VISA через LAN или USB. Совместим с Python, MATLAB, C#/C++ и LabVIEW. Предоставляется виртуальная передняя панель для локального или сетевого GUI‑управления.

Информация для заказа
Model — Description
LSX8081P — 8 GHz Single Channel Portable Microwave Signal Generator

Технические характеристики

• Модель: LSX8081P
• Серия: Lucid-X (LSX)
• Доступные форм‑факторы: Portable (текущий лот), Desktop, Benchtop, Rackmount, модуль PXIe
• Диапазон частот: до 40 GHz (семейство Lucid‑X)
• Фазовый шум (примеры): -148 dBc/Hz @100 MHz (10 kHz смещение); -133 dBc/Hz @1 GHz (10 kHz смещение); -114 dBc/Hz @10 GHz (10 kHz смещение)
• Гармоники: типично <-50 dBc; негармоники: типично <-90 dBc
• Время переключения: стандарт 10 μs (опция ультра‑быстрой работы отмечена)
• Поддерживаемые модуляции: AM, FM, PM, Sweep, Pulse, Pattern
• FM‑возможности: макс. отклонение до 10 MHz; скорости до 1 MHz
• AM‑возможности: линейная глубина до 90 %; скорости до 100 kHz
• PM‑возможности: пиковое отклонение до 360°
• Параметры импульсов: отношение on/off ~70 dB; время нарастания/спада <15 ns
• Интерфейсы: LAN, USB, SPI
• Управление: SCPI/VISA; поддерживаемые инструменты: Python, MATLAB, C#/C++, LabVIEW; виртуальная передняя панель включена
• Типичные применения: STALO для радара, источники LO, тесты интермодуляции, тактирование DAC/ADC, радар/EW, беспроводная связь, квантовые эксперименты с требованием когерентных многоканальных источников
