Генератор сигнала LSX2091P

микроволновогоРЧмоноканальный

Обзор
Lucid-X — это модульный микроволновый генератор сигналов с небольшой занимаемой площадью, доступный в нескольких форм-факторах (Desktop, модуль PXIe, Benchtop, Rackmount и Portable). Разработан для обеспечения низкого фазового шума с покрытием частот до 40 ГГц, семейство LSX нацелено на требовательные RF и микроволновые приложения, требующие высокой спектральной чистоты, быстрой коммутации и универсальных возможностей модуляции.

Ключевые моменты

• Модульная семейство микроволновых генераторов с небольшой занимаемой площадью (Lucid-X)
• Доступен портативный форм‑фактор (LSX2091P — портативный MW‑генератор 20 ГГц с одним каналом)
• Покрытие частот до 40 ГГц (возможность платформы); LSX2091P специфицирован как 20 ГГц одноканальный
• Быстрая коммутация: опция ультра‑быстрой коммутации до 10 µs; опция быстрой коммутации 100 µs
• Кохерентная смена частоты для фазо‑когерентных приложений
• Аналоговая и импульсная модуляция: AM, FM, PM, Sweep и импульсная модуляция встроены
• Интерфейсы: LAN, USB и SPI интегрированы
• Архитектура с низким фазовым шумом для приложений LO и тактирования

Детали функций

• Целостность и чистота сигнала: примеры фазового шума при смещении 10 kHz: -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz; гармоники типично -50 dBc; нег��армоники типично -90 dBc
• Аналоговая модуляция: FM до 10 MHz максимального отклонения и скорости до 1 MHz; AM линейная глубина до 90% с частотами до 100 kHz; PM пиковое отклонение до 360°
• Импульсная модуляция: высокое отношение вкл/выкл (типично 70 dB) и очень быстрое время нарастания/спада (<15 ns)
• Быстрая смена частоты: возможность 10 µs (опция ультра‑быстрой коммутации) для перестройки частоты и быстрых автоматизированных тестовых последовательностей; также доступна опция 100 µs
• Управление и программирование: удаленное управление по отраслевому стандарту SCPI/VISA; интеграция с Python, MATLAB, C#/C++, LabVIEW; включает виртуальную переднюю панель GUI для локального или сетевого управления

Соответствующие документы / Загрузки (перечислены на странице продукта)
Data Sheet (паспорт изделия, указанный на странице)
Руководство пользователя Lucid-X Portable
Lucid Control Panel (ПО) и руководство по программированию
(Примечание: ссылки на документы на странице предоставляются через загрузчики сайта; обратитесь к странице продукта для получения паспорта, руководств и ПО.)

Информация для заказа (фрагмент)

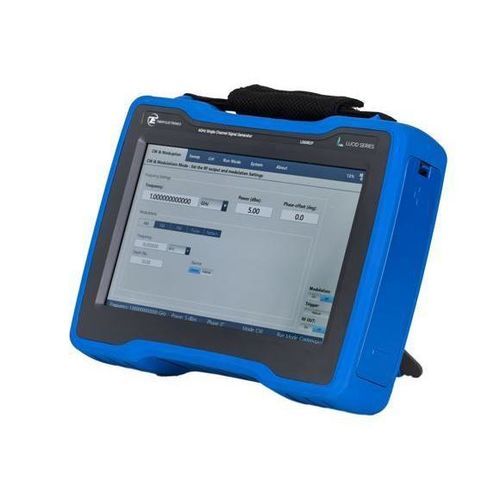

Модель: LSX2091P — 20 ГГц одноканальный портативный микроволновый генератор сигналов

Таблица опций (код опции — описание — применимые модели):
MOD — Пакет модуляции (AM, FM, PM) — X/R/B/D/P
LP — Опция низкой мощности -70 dBm — D/P (включено для B/R/X согласно таблице)
ELP1 — 1 канал, расширенный диапазон низкой мощности (не доступно для 4 каналов) — B/R
ELP2 — 2 канала, расширенный диапазон низкой мощности (не доступно для 4 каналов) — B/R
EPR1 — 1 канал, расширенный диапазон мощности -130 dBm до +27 dBm (не доступно для 4 каналов) — B/R
EPR2 — 2 канала, расширенный диапазон мощности -130 dBm до +27 dBm (не доступно для 4 каналов) — B/R
PLS — Импульсная модуляция — X/R/B/D/P
PAT — Паттерн-модуляция — X/R/B/D/P
FS — Быстрая коммутация 100 µs — X/R/B/D
UFS — Ультра‑быстрая коммутация 10 µs — B/R
BAT — Съемная дополнительная 4‑элементная батарея 39 Wh — P
BAT2 — Съемная дополнительная 4‑элементная батарея 98 Wh — P
CHA — Внешнее зарядное устройство — P
LAN — USB Ethernet адаптер — P
W-RACK — Комплект для монтажа в стойку — B/R
WE — Продление гарантии 1 год (стандартная гарантия 3 года) — X/R/B/D/P

Применения и типичные сценарии использования

• Местный гетеродин (STALO) для радиолокационных систем и стабильных LO‑приложений
• Тестирование и моделирование радаров, сценарии электронной борьбы (EW) и моделирование угроз с частотным прыжком
• Связь: аналоговая модуляция и сигнализация, моделирование и тестирование FM/AM/PM
• Квантовые и многоканальные когерентные тесты (при использовании с многоканальными вариантами Lucid или системами Proteus)
• Полевые/портативные RF‑измерения и верификация с использованием портативного форм‑фактора

Примечания
Продукт является частью семейства Lucid-X (серия Lucid). Семейство предлагает несколько форм‑факторов и количества каналов для интеграции в настольные, стендовые, стоечные и PXIe решения.

Характеристики / технические спецификации

• Коммерческое обозначение (модель): LSX2091P
• Форм‑фактор: Портативный (платформа Lucid portable)
• Каналы: Один канал
• Частота: семейство моделей до 40 ГГц (LSX2091P = 20 ГГц одноканальный портативный)
• Фазовый шум (примеры): -148 dBc/Hz @100 MHz (10 kHz offset); -133 dBc/Hz @1 GHz (10 kHz offset); -114 dBc/Hz @10 GHz (10 kHz offset)
• Гармоники: типично -50 dBc; Не‑гармоники: типично -90 dBc
• Переключение частоты: опция ультра‑быстрой 10 µs; опция быстрой 100 µs
• Аналоговая модуляция: AM, FM (отклонение до 10 MHz, скорости до 1 MHz), PM (пик 360°), Sweep
• Импульсная модуляция: типичное отношение on/off ~70 dB; времена нарастания/спада <15 ns
• Интерфейсы: LAN, USB, SPI
• Протоколы управления и программирование: SCPI/VISA; поддерживаемые хосты: Python, MATLAB, C#/C++, LabVIEW; виртуальная GUI передней панели включена
• Опции батареи (портативный): BAT (39 Wh), BAT2 (98 Wh), доступно внешнее зарядное CHA
• Гарантия: стандарт 3 года; доступно опциональное продление на 1 год
• Расширяемые опции: расширенные диапазоны мощности/низкой мощности, пакеты модуляции паттерн/импульс, комплект для монтажа в стойку
