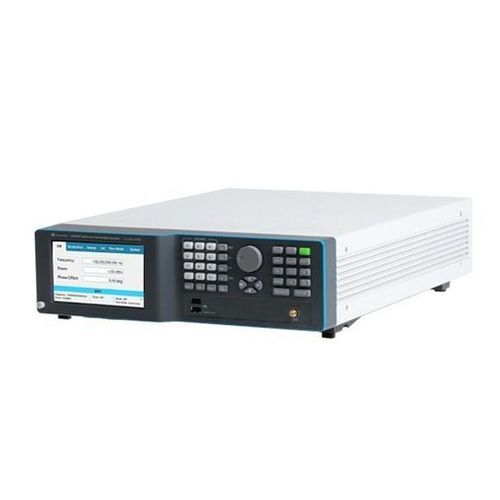

Генератор сигнала LSX4091B

микроволновогоРЧмоноканальный

Обзор продукта
Lucid-X LSX4091B — модульный микроволновый генератор сигналов с небольшой занимаемой площадью, доступный в нескольких формах исполнения (Desktop, PXIe-модуль, настольный/Benchtop, стойка, портативный). Разработан для низкого фазового шума и поддерживает диапазон частот до 40 ГГц.

Ключевые характеристики

• Быстрое переключение <10 μs (доступна опция ультрабыстрого переключения)
• Когерентное переключение частоты
• Модуляции AM, FM, PM, Sweep и Pulse
• Фазовый шум: -133 dBc/Hz @ 1 GHz (пример спецификации)
• Интегрированные интерфейсы LAN, USB и SPI

Целостность и чистота сигнала
Семейство LSX обеспечивает исключительно низкий фазовый шум по всему диапазону до 40 ГГц и спроектировано для высокопроизводительных приложений, таких как местные генераторы (LO), измерения искажений интермодуляции и тактирование DAC/ADC. Пример фазового шума при смещении 10 kHz: -148 dBc/Hz @ 100 MHz; -133 dBc/Hz @ 1 GHz; -114 dBc/Hz @ 10 GHz. Гармоники типично -50 dBc; негармоники типично -90 dBc.

Быстрое переключение частоты
LSX обеспечивает возможность переключения частоты за 10 μs (с опцией ультрабыстрого 10 μs), что позволяет выполнять быстрые изменения от импульса к импульсу, необходимые для frequency-hopping, моделирования радаров и средств электронной борьбы, а также для высокопроизводительных автоматизированных испытательных систем.

Аналоговая и импульсная модуляция
Прибор поддерживает встроенные функции аналоговой и импульсной модуляции:

• FM: максимальные отклонения до 10 MHz и скорости до 1 MHz
• AM: линейная глубина до 90 %, скорости до 100 kHz
• PM: пиковое отклонение до 360°
• Импульсная модуляция: высокий коэффициент вкл/выкл (typ. 70 dB) с фронтами/спадами <15 ns

Управление и программирование
Разработан для интеграции и автоматизации, LSX поддерживает отраслевые стандарты управления SCPI и VISA, а также распространённые среды программирования (Python, MATLAB, C#/C++, LabVIEW). Для локального или сетевого графического управления предоставляется виртуальная передняя панель.

Применения

• Радарные системы (стабильный локальный генератор - STALO)
• Электронная борьба и моделирование угроз с frequency-hopping
• Связь (моделирование аналоговых сигналов, тесты передатчиков/приёмников)
• Фазосогласованные многоканальные испытательные стенды (квантовая физика, фазированные решётки)

Информация для заказа (фрагмент)
Model | Description
LSX4091B | 40GHz Single Channel Microwave Benchtop Signal Generator

Options | Description | Models
MOD | Modulation package (AM, FM, PM) | X/R/B/D/P
LP | Low power option -70 dBm (included for B/R/X) | D/P
ELP1 | 1 channel, extended low power range (not for 4 channels) | B/R
ELP2 | 2 channels, extended low power range (not for 4 channels) | B/R
EPR1 | 1 channel, extended power range -130 dBm to +27 dBm (not for 4 channels) | B/R
EPR2 | 2 channel, extended power range -130 dBm to +27 dBm (not for 4 channels) | B/R
PLS | Pulse modulation | X/R/B/D/P
PAT | Pattern modulation | X/R/B/D/P
FS | Fast switching 100 μs | X/R/B/D
UFS | Ultra-fast switching 10 μs | B/R
BAT / BAT2 / CHA / LAN / W-RACK / WE | Battery / charger / USB-Ethernet adapter / rack kit / warranty extension options | see ordering table

Примечания
Название семейства продукта: Lucid-X (серия LSX). Конкретная модель LSX4091B — настольный вариант с одним каналом на 40 ГГц.
