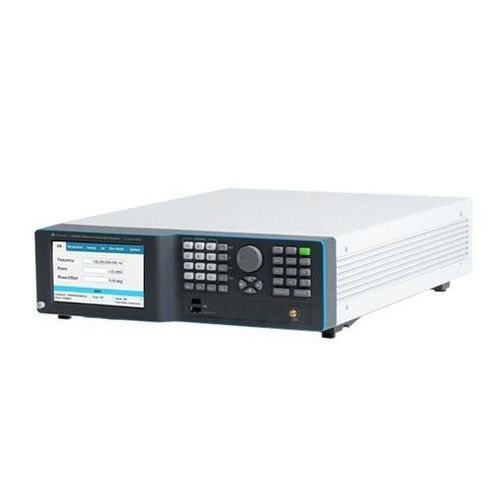

Генератор сигнала LSX8081B

микроволновогоРЧмоноканальный

Обзор
LSX8081B — настольный одноканальный член модульной семейства генераторов микроволновых сигналов Lucid-X на 8 GHz. Предназначен для испытаний и измерений; обеспечивает низкое фазовое шум, широкие возможности модуляции и настраиваемое быстрое переключение в компактном настольном исполнении.

Ключевые характеристики

• 8 GHz одноканальный микроволновый генератор сигналов, настольный
• Быстрое переключение: <10 μs типично (опция UFS); опция FS — 100 μs
• Когерентное переключение частоты для многотоновых и прыгающих тестов
• Аналоговая модуляция: AM, FM, PM, Sweep и Pulse
• Интегрированные интерфейсы LAN и USB для удалённого управления

Целостность и чистота сигнала
Серия Lucid-X обеспечивает очень низкое фазовое шум на всём диапазоне частот, пригодна для применений в качестве локального гетеродина (LO), при измерениях IMD и для тактирования DAC/ADC. Примеры фазового шума (смещение 10 kHz): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz. Гармоники типично -50 dBc; негармоники типично -90 dBc.

Аналоговая и импульсная модуляция
LSX8081B поддерживает широкие возможности аналоговой и импульсной модуляции:

• FM: девиации до 10 MHz; скорости до 1 MHz
• AM: линейная глубина до 90%; скорости до 100 kHz
• PM: пиковая девиация до 360°
• Импульсная модуляция: высокий коэффициент вкл/выкл (~70 dB); время нарастания/спада <15 ns

Быстрое переключение частоты
Режимы быстрого переключения (опция UFS 10 μs, опция FS 100 μs) подходят для автоматизированных тестов, имитаций прыжков частоты, моделирования угроз РЛС/РЭБ и высокопроизводительных производственных испытаний.

Управление и программирование
Использует стандартный набор команд SCPI/VISA с интерфейсами LAN и USB. Поддерживается интеграция через Python, MATLAB, C#/C++, LabVIEW и инструменты NI. Предоставляется виртуальная передняя панель для локального или удалённого управления через GUI.

Информация для заказа
LSX8081B | 8 GHz Single Channel Microwave Benchtop Signal Generator

Опции (кратко)
MOD - пакет модуляции (AM, FM, PM); PLS - импульсная модуляция; PAT - паттерн-модуляция; FS - быстрое переключение 100 μs; UFS - ультрабыстрое переключение 10 μs; LP / ELP / EPR - опции низкой/расширенной мощности; BAT / CHA / адаптеры LAN и аксессуары для стоек.

Характеристики / технические спецификации

• Тип продукта: 8 GHz одноканальный микроволновый генератор сигналов (настольный)
• Семейство: Lucid-X (LSX); модульные форм-факторы: Desktop, PXIe, Benchtop, Rack, Portable
• Диапазон частот: семейство до 40 GHz (LSX8081B = 8 GHz)
• Фазовый шум (10 kHz смещение, примеры): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Гармоники: тип. -50 dBc; негармоники: тип. -90 dBc
• Быстрое переключение: <10 μs (UFS); 100 μs (FS)
• Модуляция: AM, FM (≤10 MHz девиация, ≤1 MHz скорости), PM (≤360°), Sweep, Pulse (on/off ≈70 dB, нарастание/спад <15 ns)
• Интерфейсы: LAN, USB; опциональный USB‑Ethernet адаптер; удалённое управление SCPI/VISA
• Программирование: Python, MATLAB, C#/C++, LabVIEW; виртуальная передняя панель включена
• Форм-факторы: Benchtop (данный продукт), Desktop, PXIe модуль, Rackmount, Portable
• Типичные применения: LO для радаров/STALO, измерения IMD, тактирование DAC/ADC, моделирование радаров/РЭБ, тесты связи, многоканальные фазированные решётки
