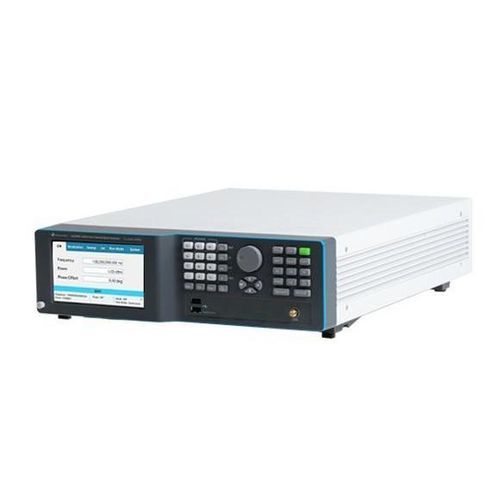

Генератор сигнала LSX1491B

микроволновогоРЧмоноканальный

Обзор
Семейство Lucid-X представляет компактную модульную платформу генераторов микроволновых сигналов в нескольких форм-факторах (Desktop, PXIe, Benchtop, Rackmount, Portable). LSX1491B — настольный одноканальный прибор на 14 ГГц, оптимизированный для низкого фазового шума, высокой спектральной чистоты и быстрой программируемой модуляции и переключения для тестирования и моделирования.

Ключевые моменты

• Форм-факторы: Desktop, PXIe модуль, Benchtop, Rackmount, Portable
• Частота: 14 ГГц для модели LSX1491B (покрытие семейства до 40 ГГц)
• Быстрое переключение: 10 μs стандарт (опция UFS сверхбыстрого переключения доступна)
• Поддержка когерентной многоканальной работы в семействе Lucid-X
• Модуляция: AM, FM, PM, Sweep и Pulse
• Интерфейсы: LAN, USB, SPI с поддержкой SCPI/VISA

Краткое описание продукта (страница)
LSX1491B — настольный одноканальный микроволновый генератор сигналов 14 ГГц семейства Lucid-X, обеспечивающий низкий фазовый шум, высокую спектральную чистоту и детерминированное быстрое переключение частоты для автоматизированных тестов, моделирования радиолокации и задач связи.

Функции (подробно)

• Управление и программирование: стандарт SCPI/VISA для дистанционного управления по LAN/USB; программирование с Python, MATLAB, C#/C++, LabVIEW; в комплекте виртуальная панель управления.
• Целостность сигнала и чистота: чрезвычайно низкий фазовый шум по диапазону; пример фазового шума при смещении 10 kHz: -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz. Гармоники типично -50 dBc; негармоники типично -90 dBc.
• Аналоговая и импульсная модуляция: встроенные AM, FM, PM, sweep и импульсная модуляция. FM: отклонения до 10 MHz, частоты до 1 MHz. AM: линейная глубина до 90%, частоты до 100 kHz. PM: пиковое отклонение до 360°. Импульсная модуляция: отношение вкл/выкл ≈70 dB; времена нарастания/спада <15 ns.
• Быстрое переключение частоты: переключение за 10 μs для поддержки frequency hopping, моделирования РЭБ и высокопроизводительных автоматизированных тестов. Доступна опция UFS.
• Интерфейсы: LAN, USB, SPI и SPI/micro-USB для локального и встроенного управления; команды SCPI/VISA и виртуальная панель управления.

Информация для заказа (фрагмент)
Модель | Описание
LSX1491B | 14 GHz одноканальный микроволновый настольный генератор сигналов

Опции (фрагмент)
Примеры опций и кодов:
MOD – пакет модуляции (AM, FM, PM)
LP – опция низкой мощности -70 dBm (включено на некоторых платформах)
ELP1 / ELP2 – расширенные диапазоны низкой мощности
EPR1 / EPR2 – расширенные диапазоны мощности (на канал, от -130 dBm до +27 dBm)
PLS – опция импульсной модуляции
PAT – опция паттерн-модуляции
FS – быстрое переключение 100 μs
UFS – сверхбыстрое 10 μs
BAT / BAT2 – опции сменных батарей (портативные модели)
W-RACK – монтажный комплект для шкафа (rack)
WE – продление гарантии на 1 год (стандартная гарантия 3 года)

Применения и сценарии использования

• Локальный генератор и STALO для радиолокационных систем
• Электронная борьба (frequency hopping и моделирование угроз)
• Тесты связи (аналоговая/цифровая модуляция)
• Clocking DAC/ADC, тесты интермодуляции и искажений
• Квантовое управление и синхронизированные многоканальные эксперименты

Технические характеристики

• Модель: LSX1491B — 14 GHz одноканальный настольный
• Семейство: Lucid-X (LSX) генераторы микроволновых сигналов
• Типичное фазовое шум: -148 dBc/Hz @100 MHz (смещение 10 kHz); -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Гармоники: тип. -50 dBc; негармоники: тип. -90 dBc
• Переключение частоты: 10 μs (опция ультра-быстрого переключения доступна)
• FM: отклонения до 10 MHz; скорость FM до 1 MHz
• AM: линейная глубина до 90%; скорость AM до 100 kHz
• PM: пиковое отклонение до 360°
• Импульсная модуляция: отношение on/off тип. 70 dB; времена нарастания/спада <15 ns
• Интерфейсы: LAN, USB, SPI; управление SCPI/VISA; виртуальный GUI панели
• Поддерживаемые форм-факторы: Desktop, Benchtop, Rack, PXIe модуль, Portable
• Максимальное покрытие семейства по частоте: до 40 GHz
