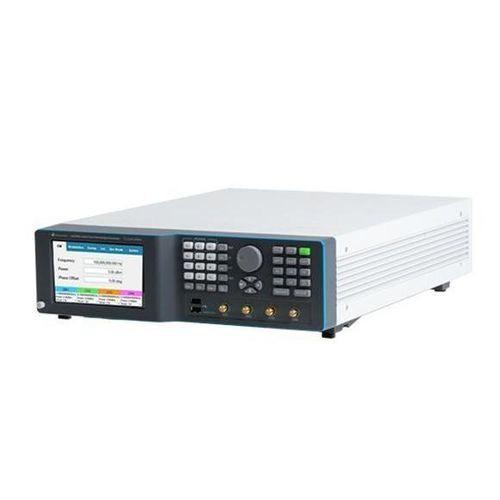

Генератор сигнала LSX8084B

микроволновогоРЧ4 канала

Обзор продукта
LSX8084B — это настольный микроволновый генератор сигналов семейства Lucid‑X (LSX) с рабочей частотой 8 GHz и четырьмя каналами. Обеспечивает низкий фазовый шум и высокую спектральную чистоту в компактном модульном корпусе, пригодном для настольного использования и интеграции в масштабируемые многоканальные системы.

Ключевые особенности

• 4 когерентных канала (настольная конфигурация)
• Быстрое переключение: стандарт 100 μs; опция ультра‑быстрого <10 μs
• Когерентное переключение частоты для фазокогерентных многоканальных приложений
• Аналоговая модуляция: AM, FM, PM, свип и импульсы
• Импульсная модуляция: высокий коэффициент вкл/выкл (typ. 70 dB); времена нарастания/спада <15 ns
• FM: отклонение до 10 MHz; скорости до 1 MHz
• AM: линейная глубина до 90%; скорости до 100 kHz
• PM: пик отклонения до 360°
• Интерфейсы: LAN, USB, SPI; совместимость SCPI/VISA
• Удалённое управление и ПО: виртуальная передняя панель; API для Python, MATLAB, C#/C++, LabVIEW
• Малая модульная конструкция для масштабируемых многоканальных систем (PXIe, стеллаж, настольное, портативное)

Информация для заказа
Model | Описание
LSX8084B | 8 GHz четырёхканальный настольный микроволновый генератор сигналов

Опции (кратко)

• MOD — Пакет модуляции (AM, FM, PM)
• LP — Опция низкой мощности (-70 dBm) (доступность зависит от корпуса)
• ELP1 / ELP2 — Расширенные диапазоны низкой мощности (ограничения по каналам)
• EPR1 / EPR2 — Расширенный диапазон мощности (-130 dBm до +27 dBm) (ограничения по каналам)
• PLS — Импульсная модуляция
• PAT — Паттерн‑модуляция
• FS — Быстрое переключение (100 μs)
• UFS — Ультра‑быстрое переключение (10 μs)
• W-RACK — Комплект для монтажа в стойку
• BAT / BAT2 / CHA — Портативная батарея / опции зарядного (портативный корпус)
• WE — Продление гарантии на 1 год (стандартная гарантия: 3 года)

Технические характеристики

• Семейство продуктов: Lucid‑X (LSX) модульные микроволновые генераторы сигналов
• Модель: LSX8084B — 8 GHz, четыре канала, настольный
• Частотная возможность семейства: до 40 GHz (семейство Lucid‑X)
• Фазовый шум (отставание 10 kHz): -148 dBc/Hz при 100 MHz; -133 dBc/Hz при 1 GHz; -114 dBc/Hz при 10 GHz
• Гармоники: тип. -50 dBc; паразитные несинусоидальные составляющие: тип. -90 dBc
• Переключение частоты: стандарт 100 μs; опция ультра‑быстрого 10 μs
• FM: отклонение до 10 MHz; скорости до 1 MHz
• AM: линейная глубина до 90%; скорости до 100 kHz
• PM: пик отклонения до 360°
• Импульсная модуляция: тип. отношение вкл/выкл ≈70 dB; времена нарастания/спада <15 ns
• Интерфейсы: LAN, USB, SPI; совместимость SCPI/VISA
• Удалённое управление и интеграция: Python, MATLAB, C#/C++, LabVIEW; виртуальная передняя панель в комплекте
• Предназначенные применения: генерация LO / STALO, измерения искажений интермодуляции (IM), радар, электронная борьба, когерентные многоканальные испытательные стенды, квантовое управление, фазированные антенные решётки / системы формирования луча
