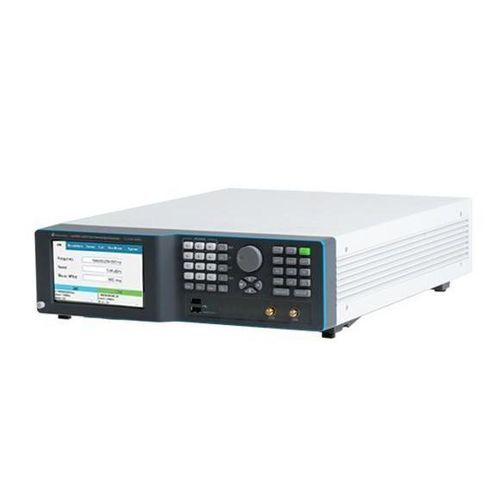

Генератор сигнала LSX1492B

микроволновогоРЧмоноканальный

Обзор
Семейство Lucid-X (LSX) представляет собой компактные модульные микроволновые генераторы сигналов, доступные в нескольких форм-факторах (Desktop, модуль PXIe, Benchtop, Rackmount, Portable). Разработаны для низкого фазового шума и высокой спектральной чистоты, поддерживают частоты до 40 ГГц и предназначены для требовательных RF/микроволновых приложений, включая источники LO, радары, электронную борьбу (EW) и прецизионную синхронизацию DAC/ADC.

Ключевые характеристики

• Компактный размер, модульная архитектура (форм-факторы: Desktop, PXIe, Benchtop, Rackmount, Portable)
• Диапазон частот до 40 ГГц (возможности семейства)
• Быстрое переключение частоты: 10 μs (ультрабыстрое); также доступна опция 100 μs
• Когерентное переключение частот (фазово-коherentная многоканальная/синхронизированная работа)
• Аналоговая модуляция: AM, FM, PM, Sweep и импульсная модуляция
• Импульсная модуляция: высокое соотношение вкл/выкл (обычно 70 dB), времена нарастания/спада < 15 ns
• Интегрированные интерфейсы: LAN, USB и SPI
• Управление и программирование через стандарт SCPI/VISA; поддержка Python, MATLAB, C#/C++, NI LabVIEW; включена виртуальная передняя панель

Возможности модуляции и генерации сигналов

• Частотная модуляция (FM): максимальные отклонения до 10 MHz, скорости модуляции до 1 MHz
• Амплитудная модуляция (AM): линейная глубина до 90%, скорости до 100 kHz
• Фазовая модуляция (PM): пиковое отклонение до 360°
• Импульсная модуляция: высокое соотношение вкл/выкл (~70 dB), очень быстрые фронты (<15 ns)
• Модуляция по шаблону (pattern) и дополнительные цифровые/импульсные шаблонные возможности (опции доступны)

Целостность и чистота сигнала

• Примеры фазового шума (типично для семейства): -148 dBc/Hz @100 MHz (10 kHz смещение), -133 dBc/Hz @1 GHz (10 kHz смещение), -114 dBc/Hz @10 GHz (10 kHz смещение)
• Гармоники: ~ -50 dBc
• Негармонические помехи: ~ -90 dBc

Применения

• Локальный гетеродин радаров (STALO) и системы тестирования радаров
• Моделирование электронной войны (EW) и эмуляция угроз
• Связь (тесты аналоговой связи, тесты модуляции FM/AM/PM)
• Прецизионные LO/часы для DAC/ADC, тесты интермодуляции/искажений, beam-forming и тесты фазированных решеток

Сводка заказа (пример)
Model: LSX1492B — Description: 14GHz Dual Channel Microwave Benchtop Signal Generator
Опции (примеры): MOD = Пакет модуляции (AM, FM, PM); LP = Опция низкой мощности (-70 dBm); PLS = Импульсная модуляция; PAT = Модуляция по шаблону; FS = Быстрое переключение (100 µs); UFS = Ультрабыстрое переключение (10 µs); BAT / BAT2 = варианты портативных батарей; W-RACK = комплект для монтажа в стойку

Примечания

• Множественные форм-факторы платформ и пакеты опций должны быть выбраны при покупке (варианты PXIe / Rackmount / Benchtop / Desktop / Portable).
• Продвинутые приборы семейства предлагают фазово-коherentные многоканальные конфигурации для синхронизированных многоканальных применений.

Технические характеристики

• Наименование модели: LSX1492B
• Тип продукта: Двухканальный микроволновый генератор сигналов (Benchtop)
• Частотная способность (семейство): до 40 ГГц (зависит от модели)
• Фазовый шум (пример): -148 dBc/Hz @100 MHz (10 kHz смещение); -133 dBc/Hz @1 GHz (10 kHz смещение); -114 dBc/Hz @10 GHz (10 kHz смещение)
• Гармоники: ≈ -50 dBc; Негармонические помехи: ≈ -90 dBc
• Переключение: опция ультрабыстрого переключения UFS = 10 μs; FS = 100 μs
• Модуляция: AM / FM / PM / Sweep / Pulse / Pattern; FM отклонение до 10 MHz; AM глубина до 90%; PM пиковое отклонение 360°
• Характеристики импульсной модуляции: отношение вкл/выкл типично 70 dB; времена нарастания/спада <15 ns
• Интерфейсы: LAN, USB, SPI; поддержка дистанционного управления SCPI/VISA
• Программирование: Python, MATLAB, C#/C++, LabVIEW; виртуальная передняя панель включена
• Форм-факторы: Desktop, Benchtop, PXIe, Rackmount, Portable
