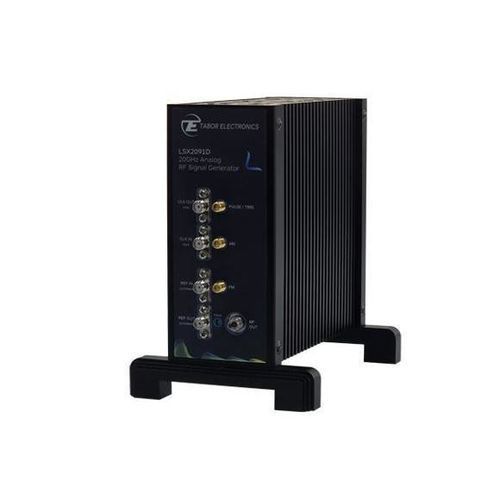

Генератор сигнала LSX2091D

микроволновогоРЧмоноканальный

Обзор
Lucid-X — это модульный микроволновый генератор сигналов с малым занимаемым пространством, доступный в нескольких форм-факторах (Desktop, PXIe-модуль, настольный прибор, монтаж в стойку, портативный). Разработан для низкого фазового шума и высокой спектральной чистоты; семейство Lucid-X поддерживает модуляцию, быструю когерентную перестройку частоты и гибкие интерфейсы для интеграции в системы.

Ключевые характеристики

• Быстрое переключение <10 μs (опция сверхбыстрого переключения)
• Когерентная перестройка частоты
• AM, FM, PM, Sweep и Pulse модуляции
• Примеры фазового шума: -148 dBc/Hz @100 MHz (смещение 10 kHz), -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz
• Интегрированные интерфейсы: LAN, USB, SPI

Целостность и чистота сигнала
Семейство Lucid-X обеспечивает чрезвычайно низкий фазовый шум в микроволновом диапазоне и подходит для приложений, требующих высокой чистоты сигнала, таких как локальные генераторы, измерения интермодуляционных искажений и тактирование высокопроизводительных DAC/ADC. Типичные спектральные показатели: гармоники ~ -50 dBc, негармоники ~ -90 dBc.

Аналоговая и импульсная модуляция
Прибор поддерживает встроенные аналоговые модуляции: AM, FM, PM и Sweep. Типичные возможности модуляции: FM максимальное отклонение до 10 MHz и скорости до 1 MHz; AM линейная глубина до 90% и скорости до 100 kHz; PM пиковое отклонение до 360°; импульсная модуляция с высоким отношением вкл/выкл (тип. ~70 dB) и временем нарастания/спада <15 ns. Режимы pattern и pulse позволяют реалистично моделировать радарные, EW и коммуникационные сигналы.

Быстрая перестройка частоты
Сверхбыстрая перестройка (опция 10 μs) уменьшает время простоя в автоматизированных испытаниях и позволяет моделировать сценарии frequency-hopping и pulse-to-pulse (например, радары с прыжковой частотой, защищённые радиостанции). Быстрая когерентная перестройка повышает пропускную способность при производственных испытаниях и обеспечивает выполнение сложных тестовых последовательностей без потери точности.

Управление и программирование
Поддерживает стандартные команды SCPI/VISA и удалённое управление по LAN или USB. Интеграция проста с использованием Python, MATLAB, C#/C++ или инструментов NI (LabVIEW). Предоставляется виртуальная панель управления для локального или сетевого GUI-контроля.

Применения

• Источники STALO / LO для радаров
• Моделирование угроз в электронно-боевой борьбе
• Квантовое управление (синхронизированные фазокогерентные многоканальные установки)
• RF и микроволновые стенды для испытаний, производственные тесты с быстрой перестройкой

Технические характеристики / спецификации

• Модель: LSX2091D (модуль генератора микроволновых сигналов одноканальный 20 GHz)
• Частота: для данной модели 20 GHz (семейство Lucid-X в отдельных моделях поддерживает до 40 GHz)
• Время переключения: <10 μs (доступна опция сверхбыстрой перестройки)
• Примеры фазового шума: -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz
• Гармоники: ~ -50 dBc; Негармоники: ~ -90 dBc
• FM: макс. отклонение до 10 MHz; скорости до 1 MHz
• AM: линейная глубина до 90%; скорости до 100 kHz
• PM: пиковое отклонение до 360°
• Импульсная модуляция: отношение вкл/выкл тип. ~70 dB; время нарастания/спада <15 ns
• Поддерживаемые модуляции: AM, FM, PM, Sweep, Pulse, Pattern
• Интерфейсы: LAN, USB, SPI
• Управление: SCPI/VISA; поддержка Python, MATLAB, C#/C++, LabVIEW; виртуальная панель включена
• Доступные форм-факторы: Desktop, PXIe-модуль, настольный прибор, монтаж в стойку, портативный
