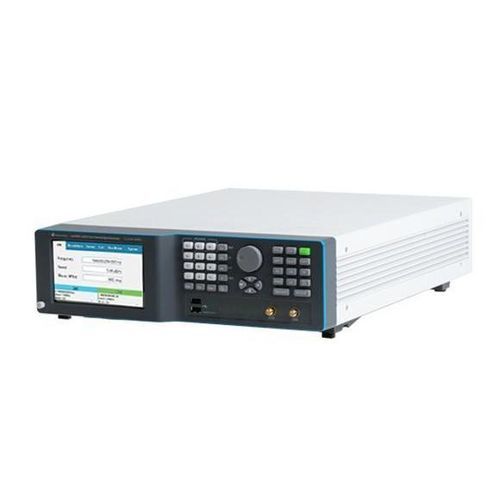

Генератор сигнала LSX4092B

микроволновогоРЧс двойным каналом

Обзор
Семейство Lucid-X (LSX) представляет собой компактную модульную линейку микроволновых генераторов сигналов, доступную в нескольких форм-факторах (настольный/benchtop, desktop, модуль PXIe, встраивание в стойку, портативный). Линейка обеспечивает низкий фазовый шум до 40 GHz, поддерживает когерентную многоканальную работу и предлагает расширенные возможности аналоговой и импульсной модуляции.

Ключевые особенности

• Диапазон частот до 40 GHz (семейство Lucid-X)
• Настольная конфигурация с двумя каналами (LSX4092B)
• Быстрая перестройка частоты: <10 μs (доступна опция ультра-быстрой перестройки)
• Когерентная перестройка частоты для фазово-кохерентных многоканальных приложений
• Аналоговая модуляция: AM, FM, PM, Sweep и импульсная модуляция
• Фазовый шум (типично): -148 dBc/Hz @100 MHz (смещение 10 kHz); -133 dBc/Hz @1 GHz (смещение 10 kHz); -114 dBc/Hz @10 GHz (смещение 10 kHz)
• Гармоники типично -50 dBc; негармонические побочные тоны типично -90 dBc
• Импульсный модулятор соотношение вкл./выкл. типично ~70 dB; времена нарастания/спада <15 ns
• Интерфейсы: LAN, USB, SPI
• Управление и программирование: SCPI/VISA; поддержка Python, MATLAB, C#/C++, LabVIEW; виртуальная передняя панель в комплекте

Подробные возможности
Целостность и чистота сигнала
Семейство Lucid-X обеспечивает высокий уровень спектральной чистоты на всем диапазоне до 40 GHz. Типичные примеры фазового шума при смещении 10 kHz: -148 dBc/Hz (100 MHz), -133 dBc/Hz (1 GHz), -114 dBc/Hz (10 GHz). Параметры по гармоникам и побочным тонам делают серию LSX подходящей для использования в качестве локальных генераторов (LO), для синхронизации ADC/DAC, тестов на интермодуляцию и других точных RF-приложений.

Быстрая перестройка частоты
Ультра-быстрая перестройка частоты в микросекундном диапазоне уменьшает время простоя в автоматизированных тестовых последовательностях и позволяет реалистично моделировать прыгающие по частоте сигналы, применяемые в радарных, РЭБ и защищённых системах связи.

Аналоговая и импульсная модуляция
Широкая поддержка аналоговой модуляции: FM (максимальное отклонение до 10 MHz; скорости до 1 MHz), AM (линейная глубина до 90%; скорости до 100 kHz), PM (пиковое отклонение до 360°). Импульсная модуляция обеспечивает высокое соотношение вкл./выкл. (~70 dB) и очень быстрые времена нарастания/спада (<15 ns). Поддерживаются режимы Sweep и Pattern/Pulse для сложных сценариев генерации сигналов.

Управление и программирование
Разработаны для интеграции в системы и автоматизации; устройства Lucid-X реализуют стандарт SCPI через VISA. Поддерживается удалённое управление по LAN или USB; доступны примеры и драйверы для Python, MATLAB, C#/C++, NI LabVIEW. Виртуальная передняя панель позволяет локальное и сетевое GUI-управление.

Информация для заказа
Модель: LSX4092B — 40 GHz двухканальный микроволновый настольный генератор сигналов
Опции (кратко):

• MOD — пакет модуляции (AM, FM, PM)
• LP — опция низкой мощности (-70 dBm) (доступность зависит от форм-фактора)
• ELP1 / ELP2 — расширенные диапазоны низкой мощности (на канал / два канала)
• EPR1 / EPR2 — расширенные диапазоны мощности (на канал / два канала) от -130 dBm до +27 dBm
• PLS — опция импульсной модуляции
• PAT — опция модемования по шаблону
• FS — опция быстрой перестройки (100 μs)
• UFS — опция ультра-быстрой перестройки (10 μs) (доступна для некоторых форм-факторов)
• BAT / BAT2 / CHA — варианты батареи и зарядного для портативных моделей
• W-RACK — комплект для монтажа в стойку
• WE — продление гарантии (1 год)

Аксессуары (примеры)

• 19" комплект для установки в стойку (W-Rack)
• Профессиональный транспортный кейс / комплект для переноски

Технические характеристики

• Модель: LSX4092B (40 GHz двухканальный микроволновый настольный генератор сигналов)
• Максимальная частота: до 40 GHz
• Каналы: Двойной (2 канала, когерентные)
• Фазовый шум (тип., 10 kHz смещение): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Гармоники: тип. -50 dBc
• Негармонические спуровые сигналы: тип. -90 dBc
• Быстрая перестройка: <10 μs возможна; опции заказа FS (100 μs) и UFS (10 μs)
• FM: макс отклонение до 10 MHz; скорости до 1 MHz
• AM: линейная глубина до 90%; скорости до 100 kHz
• PM: пиковое отклонение до 360°
• Импульсная модуляция: соотношение вкл./выкл. ~70 dB; времена нарастания/спада <15 ns
• Интерфейсы: LAN, USB, SPI
• Удалённое управление: SCPI через VISA; поддерживает Python, MATLAB, C#/C++, LabVIEW
• Форм-факторы: Benchtop, Desktop, Rackmount, PXIe модуль, Portable
• Типичные применения: локальные генераторы (STALO), тесты радаров, РЭБ, синхронизация DAC/ADC, формирование луча, когерентные многоканальные испытательные системы
