Генератор сигнала LSX8082B

микроволновогоРЧмоноканальный

Обзор

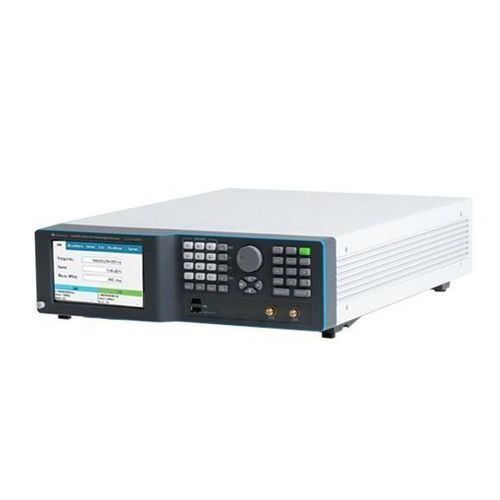

Lucid-X LSX8082B — настольный (benchtop) микроволновый генератор сигналов 8 ГГц из семейства Lucid-X. Модульная компактная платформа разработана для низкого фазового шума и высокой спектральной чистоты. Двухканальная модель предназначена для требовательных RF/микроволновых измерений в лаборатории и в полевых условиях.

Ключевые особенности

• Быстрое переключение <100 μs (опция UFS: <10 μs)
• Когерентное переключение частоты
• Аналоговая модуляция: AM, FM, PM, Sweep и Pulse
• Низкий фазовый шум
• Встроенные интерфейсы: LAN, USB, SPI

Подробные особенности

• Целостность и чистота сигнала: Исключительная спектральная чистота по рабочему диапазону. Представительный фазовый шум (отстройка 10 kHz): -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz. Типичные гармоники: -50 dBc; нечистые составляющие: -90 dBc.
• Аналоговая и импульсная модуляция: FM до 10 MHz девиации (скорости до 1 MHz); AM глубина до 90% (скорости до 100 kHz); PM пик девиации до 360°; импульсная модуляция с высоким отношением вкл/выкл (typ. 70 dB) и фронтами <15 ns. Доступны опции pattern и pulse.
• Быстрое переключение частоты: Стандартное быстрое переключение <100 μs; опция UFS <10 μs для frequency-hopping и быстрых ATE-последовательностей.
• Управление и программирование: SCPI по VISA, а также LAN/USB/SPI. Удалённое управление и интеграция с Python, MATLAB, C#/C++, LabVIEW. Включена виртуальная панель управления.

Сводка заказа (таблица)
Модель: LSX8082B
Описание: 8 ГГц двухканальный микроволновый настольный генератор сигналов

Опции (примеры)

• MOD — пакет модуляции (AM, FM, PM)
• LP — опция низкой мощности (-70 dBm)
• ELP1 / ELP2 — расширенные диапазоны низкой мощности (1 или 2 канала)
• EPR1 / EPR2 — расширенный диапазон мощности (-130 dBm до +27 dBm)
• PLS — импульсная модуляция
• PAT — паттерн-модуляция
• FS — быстрое переключение (100 μs)
• UFS — ультра-быстрое (10 μs)
• BAT / BAT2 / CHA — опции батареи и зарядного устройства (портативные модели)
• W-RACK — комплект для монтажа в стойку
• WE — продление гарантии

Применения

• Местный осциллятор (STALO) и радиолокационные системы
• Электронная война и моделирование угроз
• Квантовые эксперименты и точное тактирование DAC/ADC
• RF/FM измерения в лаборатории и в полевых условиях (портативные конфигурации)

Технические характеристики

• Семейство моделей: Lucid-X (серия LSX)
• Обозначение: LSX8082B
• Форм-факторы (семейство): Desktop, PXIe, Benchtop, Rackmount, Portable
• Данная модель: 8 ГГц настольный микроволновый генератор сигналов (двухканальный)
• Частотная способность (семейство): до 40 ГГц (возможность семейства; данная модель 8 ГГц)
• Представительный фазовый шум: -148 dBc/Hz @100 MHz (отстройка 10 kHz); -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Гармоники: тип. -50 dBc; Негармоники: тип. -90 dBc
• Переключение: стандартное быстрое <100 μs; опция UFS <10 μs
• Типы модуляции: AM, FM (девиация до 10 MHz, скорости до 1 MHz), PM (пик 360°), Sweep, Pulse (отношение on/off тип. 70 dB; фронты <15 ns), Pattern
• Опции по мощности: низкая мощность, расширенная низкая мощность, расширенные диапазоны мощности (в зависимости от опций)
• Интерфейсы: LAN, USB, SPI
• Удалённое управление: SCPI/VISA; интеграция с Python, MATLAB, C#/C++, LabVIEW; виртуальная панель включена
• Типичные параметры импульса: отношение on/off ~70 dB; фронты <15 ns
• Опции и аксессуары: пакеты модуляции, батарея/зарядное, LAN-адаптер, комплект для стойки, продление гарантии, транспортный кейс
• Примечания: Технический паспорт и программное обеспечение доступны в документации производителя
