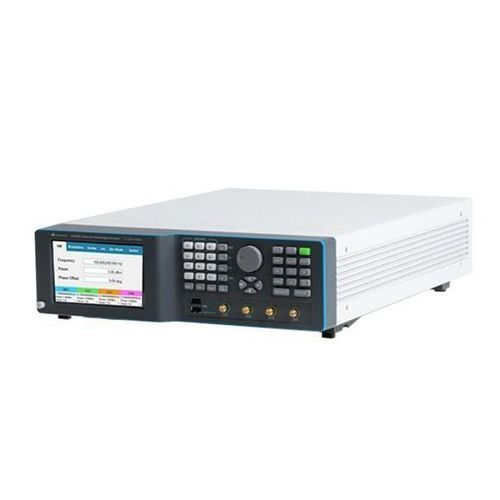

Генератор сигнала LSX4094B

микроволновогоРЧPXIe

Overview
Семейство Lucid-X LSX4094B — компактный модульный микроволновый генератор сигналов, доступный в исполнениях PXIe-модуль, настольный, benchtop, в стойку и портативный. Обеспечивает низкий фазовый шум и высокую спектральную чистоту до 40 GHz, поддерживает когерентную перестройку частоты и предназначен для требовательных СВЧ/RF-приложений: STALO/LO-генераторы, радар, электронная борьба, высокопроизводительное тактирование DAC/ADC и др.

Key Features

• Быстрая перестройка: <= 10 µs (опция ультра‑быстрой перестройки)
• Когерентная перестройка частоты для фазо‑устойчивой многоканальной работы
• Аналоговая модуляция: AM, FM, PM, Sweep
• Импульсная модуляция с высоким отношением вкл/выкл и быстрыми фронтами
• Низкий фазовый шум для высокой целостности сигнала
• Интегрированные интерфейсы: LAN, USB и SPI
• Модульные платформы: PXIe, Desktop, Benchtop, Rackmount, Portable

Analog / Modulation Capabilities
LSX4094B включает встроенные AM, FM, PM и Sweep. FM: девиация до 10 MHz и скорости до 1 MHz; AM: линейная глубина до 90% и скорости до 100 kHz; PM: пиковая девиация до 360°; импульсная модуляция: типичное отношение вкл/выкл ~70 dB и времена нарастания/спада < 15 ns.

Control and Programming
Поддерживает стандарты SCPI и VISA для удаленного управления. Интерфейсы: LAN, USB и SPI. Программируется из Python, MATLAB, C#/C++ и NI LabVIEW. Поставляется виртуальная передняя панель для локального и сетевого графического управления.

Form Factors
Доступны конфигурации: PXIe-модуль, desktop, benchtop, 19‑дюймовый стойковый и портативные (с батареей) блоки. Масштабируется для когерентных многоканальных систем (1, 2 и 4 канала и многоблочные стойковые/benchtop варианты).

Ordering Information
LSX4094B - 40 GHz четырехканальный микроволновый benchtop генератор сигналов (семейство Lucid-X)

Options (summary)
MOD = пакет модуляции (AM, FM, PM); LP = опция низкой мощности (-70 dBm); ELP1/ELP2 = расширенный диапазон низкой мощности; EPR1/EPR2 = расширенный диапазон мощности (-130 dBm до +27 dBm); PLS = импульсная модуляция; PAT = паттерн‑модуляция; FS = быстрая перестройка 100 µs; UFS = ультра‑быстрая перестройка 10 µs; BAT/BAT2 = сменные батареи; CHA = внешнее зарядное устройство; LAN = USB Ethernet адаптер; W-RACK = комплект для монтажа в стойку; WE = продление гарантии на 1 год.

Technical specifications

• Диапазон частот: до 40 GHz
• Фазовый шум (пример): -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz (смещение 10 kHz)
• Гармоники: тип. -50 dBc
• Не‑гармоники: тип. -90 dBc
• Быстрая перестройка: 100 µs (FS), 10 µs (UFS)
• FM: девиация до 10 MHz; скорости до 1 MHz
• AM: линейная глубина до 90%; скорости до 100 kHz
• PM: пиковая девиация до 360°
• Импульсная модуляция: отношение вкл/выкл ~70 dB; времена нарастания/спада < 15 ns
• Интерфейсы: LAN, USB, SPI
• Управление: SCPI / VISA; поддержка Python, MATLAB, C#/C++, LabVIEW
• Форматы: PXIe, Desktop, Benchtop, Rackmount, Portable
• Применения: STALO радар, источник LO, измерения интермодуляции, тактирование DAC/ADC, квантовые эксперименты, фазированные решетки и моделирование EW
