Генератор сигнала LSX2094B

микроволновогоРЧ4 канала

Обзор

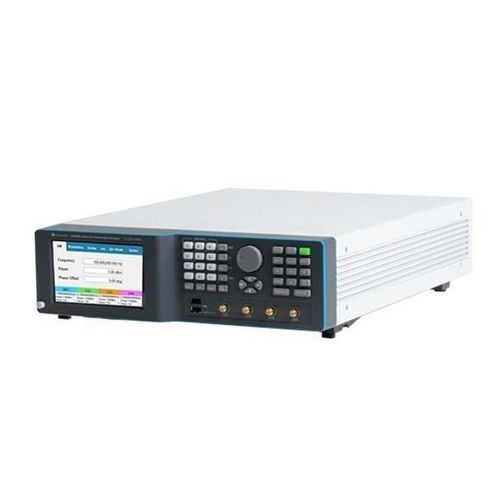

LSX2094B — настольный микроволновый генератор сигналов на 20 ГГц с четырьмя каналами, входящий в семейство Lucid‑X — компактную модульную линейку в различных форм‑факторах. Устройство разработано для низкого фазового шума и высокой спектральной чистоты, поддерживает быструю коммутацию и широкий набор режимов модуляции.

Ключевые моменты

• Форм‑фактор: настольный, когерентная конфигурация 4 каналов
• Частотный охват семейства: до 40 ГГц (возможности на уровне семейства)
• Быстрая коммутация: ультра‑быстрые опции для импульсной и частотной коммутации
• Модуляция: AM, FM, PM, Sweep и импульсная модуляция
• Интерфейсы: LAN, USB и SPI; поддержка SCPI/VISA для удалённого управления и автоматизации

Основные преимущества

• Ультрабыстрая скорость коммутации: <10 μs (доступна опция ultra‑fast)
• Когерентная многоканальная частотная коммутация
• AM, FM, PM, Sweep & Pulse с широким динамическим диапазоном
• Примеры фазового шума: -148 dBc/Hz @100 MHz (смещение 10 kHz), -133 dBc/Hz @1 GHz (смещение 10 kHz), -114 dBc/Hz @10 GHz (смещение 10 kHz)
• Интегрированные интерфейсы LAN, USB и SPI для управления

Функции (подробно)

• Целостность сигнала & спектральная чистота — Очень низкий фазовый шум по всему диапазону; типичные уровни гармоник ~-50 dBc и паразитных/негармонических составляющих ~-90 dBc (целевые показатели семейства).
• Быстрая перестройка частоты — Ультра‑быстрая перестройка до 10 μs для поддержки быстрых автоматизированных тестовых последовательностей, моделирования frequency‑hopping и сценариев РЭБ.
• Аналоговая & импульсная модуляция — Встроенные AM, FM, PM и Sweep: отклонение FM до 10 MHz (скорости до 1 MHz); линейная глубина AM до 90% (скорости до 100 kHz); пик отклонения PM до 360°; импульсная модуляция с типичным отношением вкл/выкл ~70 dB и временем нарастания/спада <15 ns.
• Управление & программирование — Промышленная архитектура SCPI и VISA. Удалённое управление и автоматизация по LAN или USB с использованием Python, MATLAB, C#/C++, LabVIEW. Предоставляется виртуальная панель для управления через GUI.

Применения

• Локальные генераторы и приложения STALO
• Измерения интермодуляции и IM3 (многотоновые тесты)
• Радар, моделирование угроз в радиоэлектронной борьбе (РЭБ) и сценарии frequency‑hopping
• Высокопроизводительная синхронизация DAC/ADC и RF‑тестовые стенды

Технические характеристики

• Модель: LSX2094B — 20 ГГц, четырёхканальный настольный микроволновый генератор сигналов
• Каналы: 4 когерентных канала (многоканальная настольная конфигурация)
• Максимальная частота (семейство): до 40 ГГц (модель‑специфично: 20 ГГц для LSX2094B)
• Фазовый шум (примеры): -148 dBc/Hz @100 MHz (смещение 10 kHz), -133 dBc/Hz @1 GHz (смещение 10 kHz), -114 dBc/Hz @10 GHz (смещение 10 kHz)
• Гармоники: типично ~-50 dBc; паразитные/негармонические: ~-90 dBc
• Переключение частоты: быстрое переключение 100 μs (опция FS); ультра‑быстрое переключение 10 μs (опция UFS)
• Модуляция: AM, FM, PM, Sweep, Pulse, Pattern (PAT). Отклонение FM до 10 MHz (скорости до 1 MHz). Глубина AM до 90% (скорости до 100 kHz). PM пиковое отклонение 360°.
• Импульсная модуляция: типичное отношение вкл/выкл ~70 dB; времена нарастания/спада <15 ns
• Питание/опции: расширенные диапазоны мощности и опции низкой мощности доступны у производителя
• Интерфейсы: LAN, USB, SPI; поддержка SCPI/VISA; удалённое управление через Python, MATLAB, C#/C++, LabVIEW
• Доступные форм‑факторы в семействе: PXIe, Rackmount, Benchtop, Desktop, Portable
• Документация: ПО управления, руководство по программированию и руководство пользователя доступны
