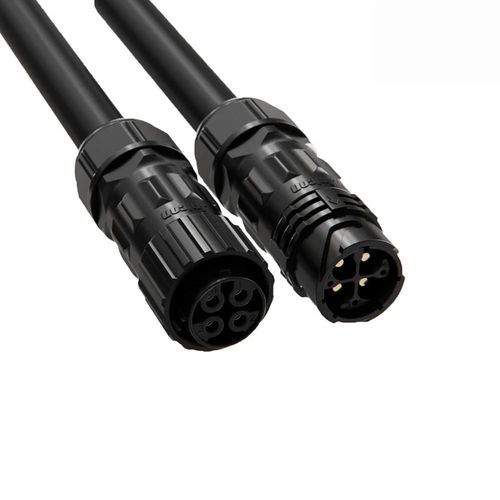

Соединитель для источника электропитания

«провод-провод»круглыйс байонетным замком

Краткое описание продукта
Круглый водонепроницаемый разъем M28 на 4 контакта с байонетным замком, степень защиты IP67, разработан для промышленного распределения питания, солнечных PV-систем и систем накопления энергии. Рассчитан на 60A/600V с контактами из медного сплава Φ3,6 мм, совместим с кабелями внешним диаметром Φ10,0 мм–Φ19,0 мм.

Ключевые особенности

• Номинальный ток 60A – контакты Φ3,6 мм из медного сплава обеспечивают 60A при номинальном напряжении для оборудования средней и высокой мощности.
• Байонетный механизм фиксации – быстродействующее соединение с поворотом на 90° для надежного сцепления, стойкое к вибрациям.
• IP67 водонепроницаемость – герметичен против пыли и кратковременного погружения, подходит для наружного и промышленного применения.
• Широкая совместимость кабелей – поддерживает наружные диаметры кабеля от Φ10,0 мм до Φ19,0 мм.
• Международные сертификаты – ISO9001, CE, UL, RoHS; при необходимости доступен TUV.

Технические характеристики продукта (таблица)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | | | |
Diameter Range | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Детали описания
Этот 4-контактный разъем M28 входит в серию M28 водонепроницаемых круглых разъемов, разработанных для наружного распределения питания, фотоэлектрических систем, накопителей энергии и промышленного силового оборудования. Он оснащен контактами из медного сплава Φ3,6 мм, рассчитанными на 60A, байонетным быстрым замком для надежного соединения и корпусом IP67, защищающим от попадания пыли и кратковременного погружения. Разъем поддерживает внешние диаметры кабеля от Φ10,0 мм до Φ19,0 мм и использует негорючие материалы, соответствующие UL94-V0. Серия сертифицирована по ISO9001, CE, UL и RoHS. По запросу доступны варианты с повышенной степенью защиты (например, IP69K) для моечных или агрессивных условий.

Технические характеристики / Спецификации

• Серия: M28 series
• Конфигурация контактов (на этой странице): 4 Pin (также доступна в 2, 3, 5 Pin)
• Диаметр контакта (4-pin): Φ3,6 мм медный сплав
• Номинальный ток (4-pin): 60A
• Номинальное напряжение: 300V
• Испытательное напряжение: 600V
• Поддерживаемый диапазон диаметров кабеля: Φ10,0 мм–Φ19,0 мм
• Уровень защиты: IP67 (IP68/IP69K по запросу)
• Режим подключения: байонетная фиксация (поворот 90°)
• Класс горючести корпуса: UL94-V0
• Рабочая температура: -40℃ до 105℃
• Ресурс сцеплений: рассчитан на 500+ циклов (характеристика серии)
• Сертификации: ISO9001, CE, UL, RoHS, TUV (при применимости)
• Типичные области применения: промышленное распределение питания, солнечная энергетика, накопление энергии, наружное освещение и морские/промышленные среды
