Соединитель для источника электропитания
«провод-провод»круглыйвставной фиксатор

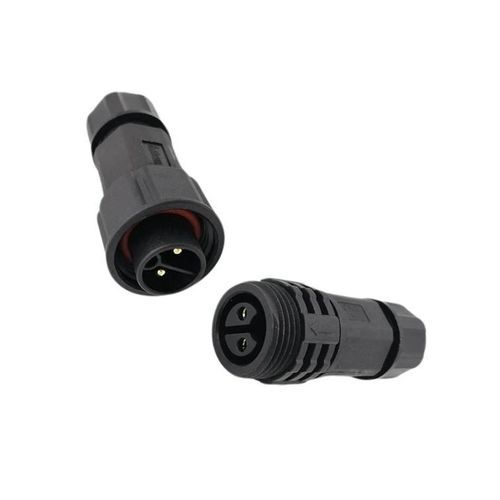

Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / вставной фиксатор
Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / вставной фиксатор
Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / вставной фиксатор - изображение - 2
Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / вставной фиксатор - изображение - 3
Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / вставной фиксатор - изображение - 4
Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / вставной фиксатор - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
для источника электропитания
Формат
«провод-провод»
Форма
круглый
Тип соединения
вставной фиксатор
Размеры
M19
Электрическая спецификация
постоянный ток, 3 контактный, с 2 шпинделями, 4 контактный, 9 контактный, 5 контактный, 3+5 контактный
Материал
из пластика, из сплава меди
Область применения
для возобновляемых энергоресурсов
Степень защиты
IP67
Первичный ток

5 A, 15 A, 20 A

Напряжение

60 V, 300 V

Рабочая температура

МИН.: -40 °C
(-40 °F)

МАКС.: 105 °C
(221 °F)

Описание

Краткое описание
Компактный 2‑контактный водонепроницаемый круглый силовой разъем, предназначенный для накопителей энергии и мощных промышленных применений. Номинал 20A, степень защиты IP67 и механизм push‑locking для быстрого подключения без инструментов.

Обзор продукта
  • Номинальный ток 20A – контакты из медного сплава Φ2.1mm обеспечивают стабильную передачу 20A/300V для мощного оборудования.
  • Механизм Push‑Locking – быстрое подключение/отключение без инструментов с надежной фиксацией, подходит для полевых монтажей.
  • IP67 Водонепроницаемость и пылезащита – полностью герметичен против воды и пыли для наружных и жестких промышленных условий.
  • Широкая совместимость кабелей – поддерживает кабели 1.5mm²–2.5mm² (16–12 AWG) и внешние диаметры φ4.5–φ11mm.
  • Сертификаты – ISO9001, CE, UL, RoHS; в серии также упоминаются продуктовые сертификаты UL/TUV/CE/RoHS.

Детали продукта (таблица)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Характеристики / Технические спецификации
  • Модель / Серия: M19
  • Количество контактов (этот продукт): 2 контакта
  • Информация о контактах: Φ2.1mm контакты из медного сплава (в документации серии указаны размеры контактов; в колонке 2‑pin указан 2.4mm)
  • Номинальный ток: 20A
  • Номинальное напряжение: 300V
  • Усилие пробоя (耐 напряжение): 1500V
  • Поддерживаемый сечение кабеля: 1.5mm²–2.5mm² (16–12 AWG)
  • Диапазон диаметра (наружный кабель): φ4.5–φ11mm
  • Класс защиты: IP67 (водонепроницаемый и пылезащитный)
  • Режим подключения: Push locking (надежное сцепление без инструментов)
  • Класс горючести: UL94‑V0
  • Рабочая температура: -40℃ до 105℃ (некоторые варианты серии до +125℃ для специфических моделей для накопителей энергии)
  • Сертификаты: ISO9001, CE, UL, RoHS; ссылки серии на UL/TUV/CE/RoHS
  • Долговечность: >500 циклов сцепления/расцепления (типичный результат испытаний серии)
