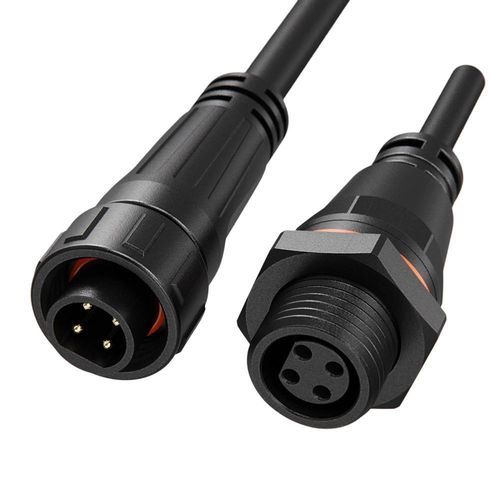

Соединитель для источника электропитания

«провод-провод»круглыйблокируемый винтом

Обзор
Влагозащищённый круглый разъём M16, 4 контакта, 10 A, с винтовой фиксацией и степенью защиты IP68; предлагается в вариантах для монтажа на месте (field-installable) или в виде формованного кабеля для промышленных систем автоматизации и измерений. Контакты из медного сплава Φ1.0 мм обеспечивают 10A/125V в компактной 4-контактной компоновке. Сертифицирован по ISO9001, CE, UL, TUV и RoHS; доступны конфигурации для монтажа на объекте или со сформованным кабелем.

Ключевые характеристики

• 10A многоконтактное питание – контакты из медного сплава Φ1.0 мм, рассчитанные на 10A/125V в 4-контактной конфигурации.
• Винтовая фиксация – резьбовое соединение обеспечивает надёжные, виброустойчивые контакты.
• IP68 водонепроницаемость – полностью уплотнён от пыли и погружения, подходит для наружного применения и тяжёлых промышленных условий.
• Варианты сборки – разъёмы для монтажа на месте или варианты с формованным кабелем для внешней или готовой к подключению сборки.
• Международные сертификаты – ISO9001, CE, UL, TUV, RoHS (документированы системы качества завода и сертификаты продукции).
• Корпус с огнестойкостью – технический пластик с рейтингом UL94-V0 для повышенной безопасности.
• Широкий диапазон эксплуатации – от -40°C до +105°C (у некоторых вариантов серии возможна поддержка более высоких температур согласно спецификации).
• Долговечность – рассчитан на 500+ циклов соединения/разъединения для стабильной работы контактов.

Детали продукта (табличный вид)
Детали продукта | Спецификация 1 | Спецификация 2 | Спецификация 3 | Спецификация 4 | Спецификация 5 | Спецификация 6 | Спецификация 7
Количество контактов | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Диаметр контакта X количество | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Номинальный ток | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Номинальное напряжение | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Испытательное напряжение | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Сечение кабеля | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Диапазон диаметров | MAX φ3.6mm (все) | Уровень защиты | IP68 (все) | Режим подключения | Винтовая фиксация (все) | Класс горючести | UL94-V0 (все) | Рабочая температура | -40°C – 105°C (все) | Сертификация | ISO9001, CE, UL, TUV, RoHS (все)

Применения и преимущества

• Идеален для датчиков промышленной автоматизации, проводки исполнительных механизмов, измерительных приборов и наружного оборудования, требующего герметичных силовых соединений.
• Подходит там, где критичны виброустойчивость и надёжная герметизация (резьбовое винтовое соединение и степень защиты IP68).
• Гибкие варианты поставки: разъёмы для монтажа на месте для локальной сборки или сборки с формованным кабелем для установки plug-and-play.

Технические характеристики

• Серия / Торговое обозначение: M16
• Бренд: JNICON
• Тип фиксации: Винтовая фиксация (с резьбой)
• Количество контактов: 4-pin (также доступно в 2, 3, 5, 2+4, 7, 8)
• Контакт: медный сплав, диаметр основного контакта Φ1.0 mm для 10A
• Номинальный ток: 10 A (для 4-контактной конфигурации)
• Номинальное напряжение: тип. 125 V (зависит от конфигурации, см. таблицу для вариантов)
• Испытательное напряжение: до 1500 V в зависимости от варианта
• Степень защиты: IP68 (пыленепроницаемый и устойчивый к погружению)
• Диапазон сечений кабеля: 0.3 mm² до 1.0 mm² в зависимости от конфигурации (см. таблицу)
• Класс горючести: UL94-V0
• Рабочая температура: -40°C до +105°C
• Циклы соединения: рассчитан на 500+ циклов
• Варианты сборки: монтаж на месте или формовка с кабелем
• Сертификации: ISO9001, CE, UL, TUV, RoHS
