Гибридный соединитель
блокируемый винтомM162+4 контактный

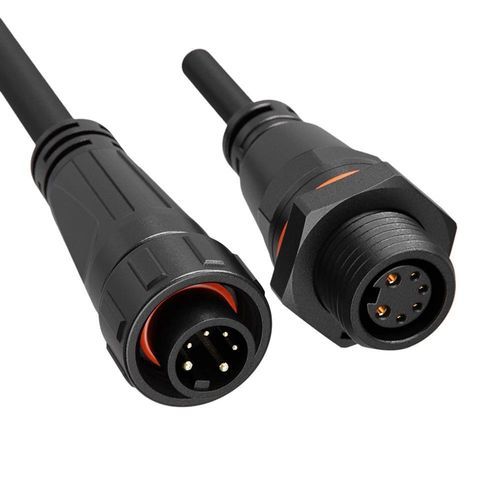

Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 2+4 контактный
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 2+4 контактный
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 2+4 контактный - изображение - 2
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 2+4 контактный - изображение - 3
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 2+4 контактный - изображение - 4
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 2+4 контактный - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
гибридный
Тип соединения
блокируемый винтом
Размеры
M16
Электрическая спецификация
3 контактный, с 2 шпинделями, 8 контактный, 7 контактный, 4 контактный, 2+4 контактный, 5 контактный
Степень защиты
IP68
Норма
RoHS, cULus
Другие характеристики
для шитья швейных изделий, с кабелем, с замедлителем пламени
Первичный ток

5 A, 8 A, 10 A

Напряжение

60 V, 125 V, 300 V

Рабочая температура

МИН.: -40 °C
(-40 °F)

МАКС.: 105 °C
(221 °F)

Описание

Обзор
  • Гибридный герметичный разъем 10A+5A с винтовой фиксацией, объединяющий питание и сигнал в одном корпусе M16, возможна установка на объекте или литьё с кабелем.
  • Гибрид питание и сигнал – 2 контакта питания (10A/125V, Φ1.5 мм) и 4 сигнальных контакта (5A/60V, Φ1.0 мм) в одном разъеме для упрощения проводки и экономии места.
  • Винтовая фиксация – Резьбовое соединение для надёжных контактов с защитой от вибрации.
  • IP68 герметичность – Полная защита от воды и пыли, надёжно в суровых промышленных условиях.
  • Компактная конструкция – Компактный форм-фактор M16 с комбинированной конфигурацией контактов для сложных систем.
  • Варианты сборки – Доступны полевые комплекты и исполнения с формовкой на кабеле.
  • Международные сертификаты – UL, TUV, CE и RoHS.


Ключевые технические данные (конфигурация 2+4 контакта)
Количество контактов: 2+4 контакта
Диаметр контакта X количество: 1.5+1.0 mm
Номинальный ток: 10A + 5A
Номинальное напряжение: 125V + 60V
Проливное напряжение: 500V
Сечение кабеля: 0.75+0.5 mm² (18+20 AWG)
Диапазон диаметров: MAX φ3.6 mm
Степень защиты: IP68
Режим подключения: Винтовая фиксация
Класс горючести: UL94-V0
Рабочая температура: -40℃ – 105℃
Сертификаты: ISO9001, CE, UL, ROHS

Применение и преимущества
  • Объединяет питание и сигнал в одном компактном разъеме M16 для уменьшения сложности проводки и экономии места в щитах/на оборудовании.
  • Резьбовое соединение обеспечивает надёжную фиксацию, устойчивую к вибрации, для промышленных условий.
  • Герметичность IP68 и корпус с классификацией UL94-V0 делают разъем пригодным для влажных, пыльных и агрессивных сред.
  • Варианты с полевой установкой или заранее формованным кабелем обеспечивают гибкость при производстве и монтаже на объекте.
  • Широкий диапазон рабочих температур и высокая долговечность циклов состыковки поддерживают надёжную длительную эксплуатацию в различных климатических условиях и при высоких нагрузках.


Характеристики / технические спецификации
  • Серия: M16
  • Конфигурация: Гибрид (питание + сигнал)
  • Контакты питания: 2 × Φ1.5 mm, 10A (125V)
  • Сигнальные контакты: 4 × Φ1.0 mm, 5A (60V)
  • Защита: IP68 (водонепроницаемо & пылезащищено)
  • Фиксация: Винтовая фиксация (резьбовое соединение)
  • Совместимость кабеля: 0.75+0.5 mm² (18+20 AWG) для гибридного кабеля
  • Проливное напряжение: 500V
  • Класс огнестойкости: UL94-V0
  • Диапазон рабочих температур: -40℃ до 105℃
  • Сертификаты: ISO9001, CE, UL, RoHS
