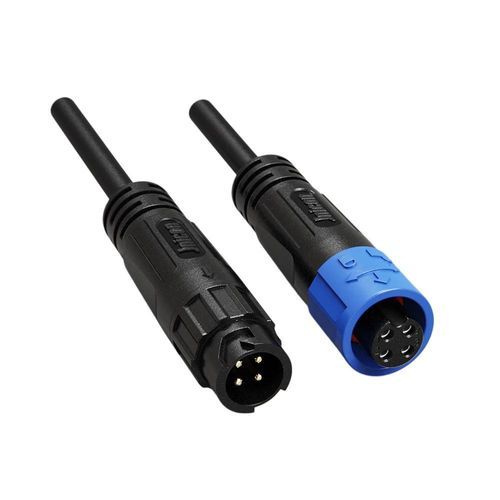

Соединитель для передачи данных

для источника электропитаниявставной фиксаторM12

Краткое описание продукта
M12 4‑контактный водонепроницаемый разъём с push‑lock и предформированным кабелем, степень защиты IP67, 7A/300V, для датчиков, исполнительных механизмов и промышленной автоматизации.

Ключевые характеристики

• 7A силовые контакты — контакты из медного сплава Φ1,2 мм, 7 A / 300 V в компактной 4‑контактной конфигурации.
• Механизм push‑lock — быстрая сборка/разборка без инструментов для оперативного монтажа и обслуживания.
• Перелитая (overmolded) конструкция IP67 — защита от пыли и временного погружения в воду.
• Предформированный кабель с нагрузкоразгрузкой — повышенная прочность на разрыв и стойкость к изгибам для долговременных установок.
• A‑кодировка (M12) — стандартное расположение контактов для интерфейсов датчиков/исполнителей.
• Сертификации — соответствие UL, TUV, CE и RoHS для промышленного применения.

Технические характеристики продукта
Детали продукта | 2 контакта | 3 контакта | 4 контакта | 5 контактов
Количество контактов | 2 контакта | 3 контакта | 4 контакта | 5 контактов
Диаметр контакта X количество | 1,2mm | 1,2mm | 1,2mm | 1,2+1,0mm
Номинальный ток | 7A | 7A | 7A | 7A+2A
Номинальное напряжение | 300V | 300V | 300V | 125V+60V
Пробивное напряжение | 1500V | 1500V | 1500V | 1000V
Сечение кабеля | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG)
Диапазон диаметров | MAX φ8,5mm | MAX φ8,5mm | MAX φ8,5mm | MAX φ8,5mm
Степень защиты | IP67 | IP67 | IP67 | IP67
Режим подключения | Push Locking | Push Locking | Push Locking | Push Locking
Класс горючести | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Рабочая температура | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Сертификации | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Примечания
Переоплавленные (overmolded) предварительно сформированные кабельные сборки для быстрого развёртывания в установках с датчиками и приводами. A‑кодировка соответствует стандарту M12. Подходит для задач промышленной автоматизации, требующих защиты IP67 и распространённых международных сертификаций.

Технические спецификации

• Серия: M12
• Тип модели: 4‑контактный водонепроницаемый разъём, A‑кодировка
• Диаметр контакта: Φ1,2 mm медный сплав
• Номинальный ток: 7 A (4‑контактная конфигурация)
• Номинальное напряжение: 300 V
• Пробивное напряжение: до 1500 V
• Поддерживаемое сечение кабеля: 0,3 mm² — 1,0 mm² (24–18 AWG)
• Макс. наружный диаметр кабеля: MAX φ8,5 mm
• Степень защиты: IP67 (overmolded)
• Режим подключения: Push Locking (без инструментов)
• Диапазон рабочих температур: -40 °C до 105 °C
• Класс горючести: UL94‑V0
• Сертификации: ISO9001, CE, UL, RoHS, TUV (при применимости)
• Особенности конструкции: интегрированная нагрузкоразгрузка, предформированный кабель, >500 циклов сочленения
