Соединитель для источника электропитания
«провод-провод»круглыйвинтовой

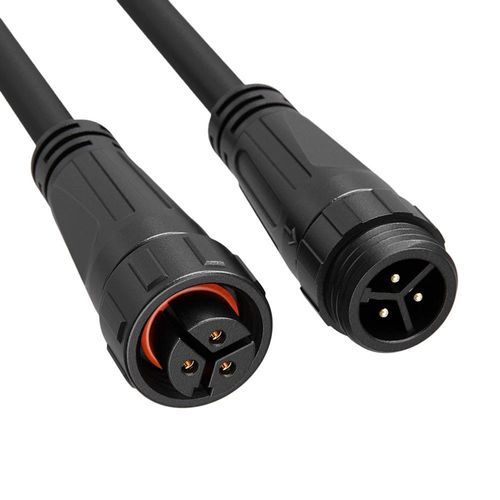

Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / винтовой
Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / винтовой
Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / винтовой - изображение - 2
Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / винтовой - изображение - 3
Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / винтовой - изображение - 4
Соединитель для источника электропитания - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / круглый / винтовой - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
для источника электропитания
Формат
«провод-провод»
Форма
круглый
Тип соединения
винтовой, с блокировкой, блокируемый винтом
Размеры
M16
Электрическая спецификация
3 полюса, 3 контактный, с 2 шпинделями, 8 контактный, 7 контактный, 4 контактный, 2+4 контактный, 5 контактный
Материал
из меди
Степень защиты
IP68
Норма
RoHS, cULus
Другие характеристики
для шитья швейных изделий, с кабелем
Первичный ток

5 A, 8 A, 10 A

Напряжение

60 V, 125 V, 300 V

Рабочая температура

МАКС.: 105 °C
(221 °F)

МИН.: -40 °C
(-40 °F)

Описание

Обзор
  • Подача питания 10A – контакты из медного сплава Φ1,5 мм поддерживают 10A/300V для надежных силовых соединений.
  • Механизм винтового фиксирования – резьбовое соединение для быстрых, надежных соединений с антивибрационной характеристикой.
  • Водозащита IP68 – герметизация для погружения, обеспечивает надежную работу во влажных и пыльных условиях.
  • Варианты сборки – доступны версии для монтажа на месте (field installable) или формованные с кабелем.
  • Международные сертификаты – UL, TUV, CE, RoHS.


Краткое описание
Водонепроницаемый круглый разъем M16 на 3 контакта с винтовым замком, 10A, степень защиты IP68; доступен в исполнении для монтажа на месте или в виде формованного кабеля для питания и автоматизации.

Детали продукта (таблица)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin diameter X number | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Current rating | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Voltage rating | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Cable Gauge | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diameter Range | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Protection Level | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Connecting mode | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Технические характеристики
  • Модель: M16 3 Pin (серия M16)
  • Контакт: контакты из медного сплава Φ1.5mm
  • Номинальный ток: 10A (версия на 3 контакта)
  • Номинальное напряжение: до 300V (3 контакта)
  • Испытательное напряжение: до 1500V
  • Совместимость с сечением кабеля: типично 0.5mm²–1.0mm² (20–18AWG)
  • Защита: IP68 (погружение); IP69K доступен как опция по запросу
  • Тип соединения: винтовой замок (резьбовое соединение) для виброустойчивости
  • Класс горючести: UL94‑V0
  • Температура эксплуатации: -40°C до 105°C
  • Ресурс соединения: рассчитан на более 500 циклов сочленения
  • Сертификации: ISO9001, CE, UL, RoHS, (TUV при применимости)
