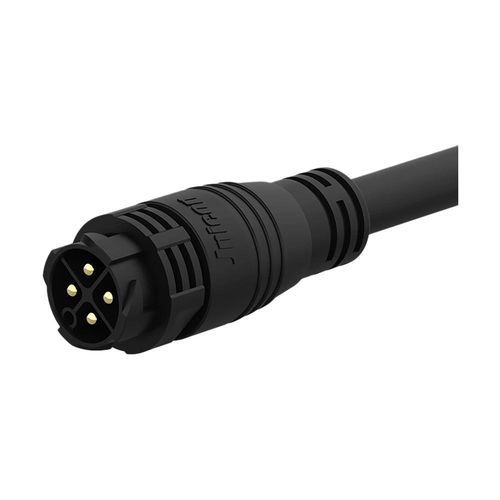

Соединитель для источника электропитания

провод-платакруглыйвставной фиксатор

Обзор

• Надёжная подача питания 50A — контакты из медного сплава φ3,5мм выдерживают 50A при 500V, подходят для промышленного оборудования и распределения питания уличных LED.
• Фиксация Push‑Lock — быстрое подключение/отключение без инструмента с самоблокирующимся механизмом для стабильного соединения в условиях сильной вибрации.
• IP67 водонепроницаемость и пылезащита — полностью герметичная конструкция устойчива к воде, пыли и маслу; подходит для цехов и уличных установок.
• Широкая совместимость кабелей — поддерживает 1,0mm²–6mm² (18–9 AWG) с макс. наружным диаметром φ16mm.
• Прочная конструкция — корпус из самозатухающего материала UL94 V‑0 и диапазон работы -40°C до 105°C для долгосрочной надёжности.
• Международные сертификаты — модели сертифицированы по UL, TUV, CE и RoHS; завод сертифицирован по ISO9001.

Детали продукта
Количество контактов: 2 контакта | 3 контакта | 4 контакта | 5 контактов
Диаметр контакта × число: φ3,5mm | φ3,5mm | φ3,5mm | 2,7mm
Номинальный ток: 50A | 50A | 50A | 30A
Номинальное напряжение: 500V | 500V | 500V | 300V
Пробивное напряжение: 2500V | 2500V | 2500V | 1500V
Сечение кабеля: 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG)
Диапазон диаметров: MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Степень защиты: IP67 | IP67 | IP67 | IP67
Режим подключения: Push Locking | Push Locking | Push Locking | Push Locking
Класс горючести: UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Рабочая температура: -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Сертификация: ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Характеристики / Технические спецификации

• Серия / Модель: M25
• Материал контактов: медный сплав (φ3,5mm контакты в 2/3/4‑контактных вариантах)
• Номинальный ток: до 50A (зависит от числа контактов)
• Номинальное напряжение: до 500V (зависит от числа контактов)
• Пробивное напряжение: до 2500V
• Поддерживаемые сечения кабеля: 1,0 mm² – 6 mm² (18 – 9 AWG)
• Максимальный внешний диаметр кабеля: φ16mm
• Степень защиты: IP67 (защищено от пыли и временного погружения)
• Метод блокировки: Push‑locking (самоблокирующийся)
• Материал корпуса: негорючий инженерный пластик, UL94 V‑0
• Диапазон рабочих температур: -40℃ до 105℃
• Ресурс соединений: ≥500 циклов соединения
• Типичные сертификаты: ISO9001, UL, TUV, CE, RoHS
