Соединитель для передачи данных
блокируемый винтомM168 полюсов

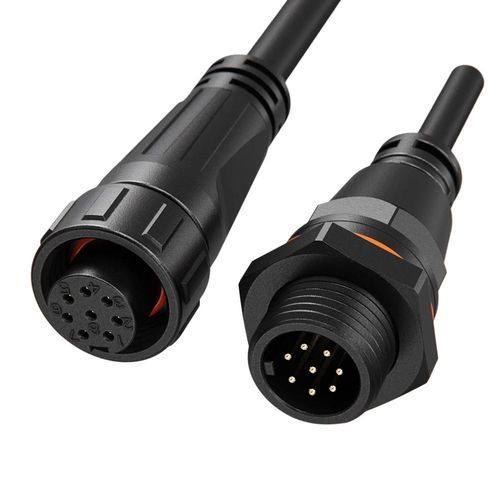

Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 8 полюсов
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 8 полюсов
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 8 полюсов - изображение - 2
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 8 полюсов - изображение - 3
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 8 полюсов - изображение - 4
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - блокируемый винтом / M16 / 8 полюсов - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
для передачи данных
Тип соединения
блокируемый винтом
Размеры
M16
Электрическая спецификация
8 полюсов, 3 контактный, с 2 шпинделями, 8 контактный, 7 контактный, 4 контактный, 2+4 контактный, 5 контактный
Степень защиты
IP68
Другие характеристики
для шитья швейных изделий, с кабелем
Первичный ток

5 A, 8 A, 10 A

Напряжение

60 V, 125 V, 300 V

Рабочая температура

МАКС.: 105 °C
(221 °F)

МИН.: -40 °C
(-40 °F)

Описание

Краткое описание
8-контактный сигнальный разъём M16, номинал 5A, с винтовой блокировкой и защитой IP68, разработан для наружных и промышленных сетей датчиков. Доступен в полевой монтажной версии или в исполнении с формованным кабелем, с контактами Φ1,0 мм и международными сертификатами для надёжной передачи сигналов в тяжёлых условиях.

Ключевые характеристики
  • 8 контактов сигнала: 8 сигнальных контактов по 5A / 60V с контактами Φ1,0 мм в компактном корпусе M16.
  • Винтовая блокировка: резьбовое соединение для надёжных и виброустойчивых соединений.
  • IP68: полная защита от пыли и воды, подходит для наружного и промышленного применения.
  • Гибкая сборка: возможна полевоя сборка или исполнение с формованным кабелем для заводской или полевой разводки.
  • Широкие области применения: сети датчиков, энкодеры, Fieldbus и соединения управляющих сигналов.
  • Сертификация и качество: UL, TUV, CE, RoHS; производство на предприятиях с ISO9001 / возможностью IATF.


Технические характеристики (таблица)
Детали продукта | Спецификация 1 | Спецификация 2 | Спецификация 3 | Спецификация 4 | Спецификация 5 | Спецификация 6 | Спецификация 7
Количество контактов | 2 контакта | 3 контакта | 4 контакта | 5 контактов | 2+4 контакта | 7 контактов | 8 контактов
Диаметр контакта X количество | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Номинальный ток | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Номинальное напряжение | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Пробивное напряжение | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Сечение кабеля | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,75+0,5mm² (18+20AWG) | 0,75+0,5mm² (18+20AWG) | 0,3mm²-0,5mm² (24-20AWG) | 0,3mm²-0,5mm² (24-20AWG)
Диапазон диаметров | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm
Уровень защиты | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Режим подключения | Винтовая блокировка | Винтовая блокировка | Винтовая блокировка | Винтовая блокировка | Винтовая блокировка | Винтовая блокировка | Винтовая блокировка
Класс горючести | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Температура эксплуатации | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Сертификация | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Технические параметры
  • Серия / семейство моделей: серия M16
  • Число контактов: 8 контактов (сигнал)
  • Диаметр контакта: Φ1,0 мм
  • Номинальный ток (8-конт.): 5A
  • Номинальное напряжение (8-конт.): 60V
  • Пробивное напряжение: 500V
  • Поддерживаемое сечение кабеля: 0,3 mm² – 0,5 mm² (24–20 AWG)
  • Макс. внешний диаметр кабеля: MAX φ3,6 mm
  • Класс защиты: IP68 (водонепроницаемый и пыленепроницаемый)
  • Соединение / блокировка: винтовая блокировка (резьбовое соединение)
  • Огнестойкость: UL94-V0
  • Диапазон рабочих температур: -40°C до +105°C
  • Варианты сборки: полевой монтаж или с формованным кабелем
  • Типичные применения: сети датчиков, энкодеры, Fieldbus-системы, промышленные сигнальные соединения
  • Сертификации: ISO9001, CE, UL, RoHS (возможность UL / TUV на заводе)
