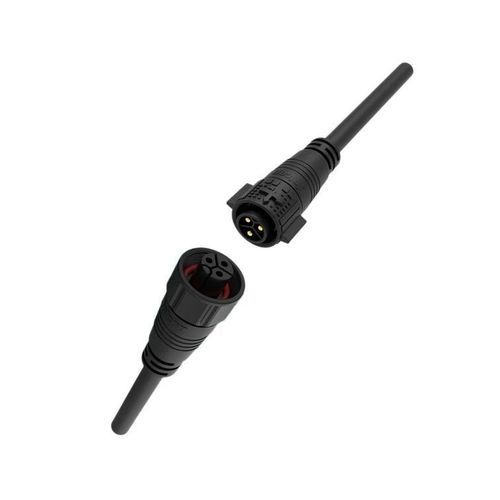

Соединитель для источника электропитания

провод-платакруглыйвставной фиксатор

Краткое описание продукта
3‑контактный водонепроницаемый круглый разъем серии M19; для 3‑контактной версии указано 15A / 300V (контакты Φ2,0мм из медной сплавы). Push‑lock фиксация, степень защиты IP67, предназначен для промышленной автоматизации и распределения питания.

Ключевые особенности

• Номинал тока 15A – контакты Φ2,0мм из медного сплава, указано 15A / 300V (описание продукта).
• Механизм push‑lock – быстрое соединение/разъединение без инструмента для эффективной сборки и обслуживания на объекте.
• IP67 водонепроницаемость – герметичен против пыли и кратковременного погружения до 1 м; IP68/IP69K доступны для отдельных/заказных моделей.
• Широкая совместимость с кабелями – типично поддерживается 0,5mm²–1,5mm² (20–16 AWG) для 3‑контактной маркетинговой версии; другие варианты — большие сечения.
• Международные сертификаты – указаны UL, TUV, CE, RoHS; на уровне завода упоминается ISO9001.

Таблица спецификаций (как представлено на странице)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Примечания и контекст продукта

• Обзор страницы делает акцент на 15A для 3‑контактной версии с контактами Φ2,0мм и 300V (маркетинговый текст).
• Таблица технических данных содержит несколько вариантов по числу контактов и значения для каждой версии; перед заказом сверяйте точную спецификацию выбранной версии.
• Преимущества уровня серии: стандарт IP67, опционально IP68/IP69K, широкий диапазон рабочих температур (обычно −40℃ до +105℃; некоторые версии до +125℃), корпуса UL94‑V0 и ресурс >500 циклов соединения.

Технические характеристики

• Серия / модель: M19 (серия)
• Тип продукта: 3‑контактный водонепроницаемый круглый разъем, push‑lock
• Номинальный ток (маркетинг): 15A (контакты Φ2,0мм из медного сплава) — 15A / 300V (обзор)
• Альтернативные значения тока в таблице для других вариантов: таблица указывает 20A для некоторых 2‑ и 3‑контактных версий
• Диаметр контакта (маркетинг): Φ2,0мм (медный сплав)
• Номинальное напряжение: 300V (обзор); значения по таблице зависят от варианта
• Удерживающее напряжение (по таблице): до 1500V для некоторых вариантов
• Сечение кабеля (3‑контакт маркетинг): поддерживает 0,5mm²–1,5mm² (20–16 AWG); диапазон зависит от варианта
• Защита / проникновение: IP67 стандарт; IP68/IP69K доступны для специальных моделей
• Режим подключения: push‑lock (без инструментов)
• Класс горючести: UL94‑V0 (корпус)
• Температура эксплуатации: −40℃ до +105℃ (типично)
• Сертификации: UL, TUV, CE, RoHS; ISO9001
• Ресурс соединения: ≥500 циклов (заявление серии)
