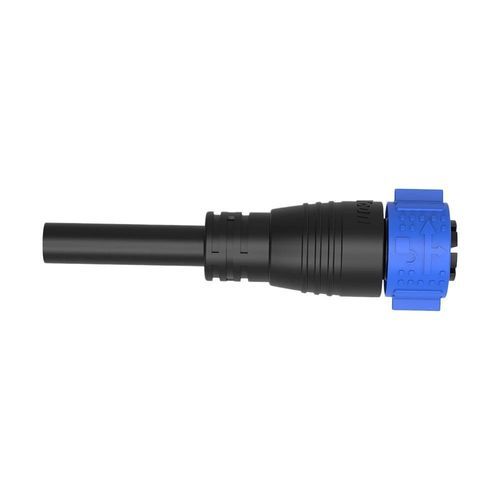

Соединитель для источника электропитания

«провод-провод»круглыйс блокировкой

Обзор продукта
Предформованный разъём M25, 2 контакта, 50A, с фиксацией нажатием (push-lock) и встроенным кабелем, с классом защиты IP67, предназначен для надёжных наружных электрических соединений в солнечных (PV) и накопительных системах. Подходит для промышленного и осветительного распределения питания, требующего герметичных соединений. Корпус соответствует UL94 V-0, широкий рабочий температурный диапазон для длительной эксплуатации в полевых условиях.

Ключевые характеристики

• Номинальный ток 50A — контакты из медного сплава Φ3,5mm, поддерживают 50A при 500V для высокотоковых DC/AC применений.
• Механизм фиксации нажатием — быстрое подключение/отключение без инструментов, самофиксирующийся дизайн обеспечивает надёжный контакт при вибрации.
• IP67 водонепроницаемость и пылезащита — полностью герметичная конструкция защищает от воды, пыли и масла в наружных и промышленных условиях.
• Широкая совместимость кабелей — поддерживает 1,0mm²–6mm² (18–9 AWG) с максимальным внешним диаметром MAX φ16mm; поставляется предформованным на кабеле.
• Надёжная конструкция — корпус UL94 V-0, рабочая температура -40℃ до 105℃.
• Сертификации — ISO9001, CE, UL, RoHS.

Технические характеристики продукта (таблица)
Детали продукта — Характеристика 1 — Характеристика 2 — Характеристика 3 — Характеристика 4
Количество контактов — 2 контакта — 3 контакта — 4 контакта — 5 контактов
Диаметр контакта × количество — φ3.5mm — φ3.5mm — φ3.5mm — 2.7mm
Номинальный ток — 50A — 50A — 50A — 30A
Номинальное напряжение — 500V — 500V — 500V — 300V
Испытательное напряжение — 2500V — 2500V — 2500V — 1500V
Сечение кабеля — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG)
Диапазон диаметров — MAX φ16mm — MAX φ16mm — MAX φ16mm — MAX φ16mm
Уровень защиты — IP67 — IP67 — IP67 — IP67
Режим подключения — Push Lock — Push Lock — Push Lock — Push Lock
Класс огнестойкости — UL94-V0 — UL94-V0 — UL94-V0 — UL94-V0
Рабочая температура — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Сертификация — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Технические данные

• Серия / Модель: M25 серия
• Количество контактов: 2
• Тип / материал контактов: контакты из медного сплава Φ3.5mm
• Номинальный ток: 50A
• Номинальное напряжение: 500V
• Испытательное напряжение: 2500V
• Поддерживаемые сечения кабеля: 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Макс. наружный диаметр кабеля: MAX φ16mm
• Защита / IP: IP67 (водонепроницаемый и пылезащитный)
• Режим подключения: Push Lock (самофиксирующийся)
• Огнестойкость корпуса: UL94-V0
• Диапазон рабочих температур: -40℃ до 105℃
• Сертификации: ISO9001, CE, UL, RoHS
• Предназначение: Предформованные кабельные сборки для наружных электрических соединений в солнечных и накопительных системах; подходят для промышленного и осветительного распределения питания, требующего герметичных водонепроницаемых соединений.
