Соединитель для передачи данных

для источника электропитаниякруглыйс блокировкой

Обзор продукта

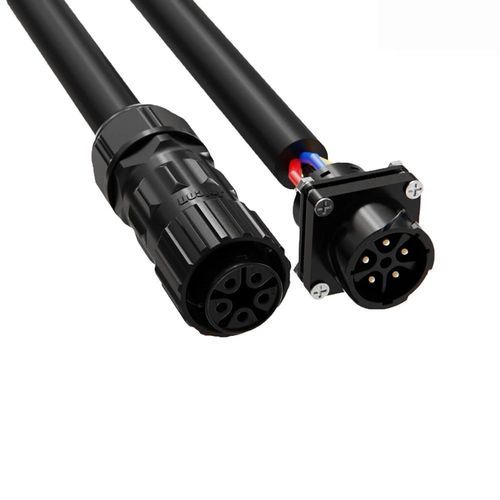

Круглый водонепроницаемый разъём M28 5‑контактный с байонетным замком имеет степень защиты IP67 и предназначен для наружных LED‑светильников и промышленных систем управления. Вариант на 5 контактов использует медно‑сплавные контакты Φ3.0mm, номинальный ток 40A, 90° байонетный замок с антивибрационной фиксацией, совместимость с кабелями Ø Φ10.0mm–Φ19.0mm.

Ключевые характеристики

• Номинальный ток (5‑контактный) – 40A (номинал)
• Размер контактов – контакты из медного сплава Φ3.0mm (5‑контактный вариант)
• Защита – IP67 (IP68/IP69K доступны у некоторых моделей)
• Режим соединения – байонетное крепление 90° с антивибрацией
• Совместимость кабеля – внешний диаметр Φ10.0mm–Φ19.0mm
• Температурный диапазон – -40℃ до +105℃ (некоторые варианты до +125℃)

Характеристики изделия (обзор)

• Число контактов – 2 контакта / 3 контакта / 4 контакта / 5 контактов
• Диаметр контакта × количество – 4.8mm (2P), 4.8mm (3P), 3.6mm (4P), 3.0mm (5P)
• Номинальная сила тока – 80A (2P/3P), 60A (4P), 40A (5P)
• Номинальное напряжение – до 300V (зависит от конфигурации; в datasheet для 5‑контактного указано 125V+60V)
• Выдерживаемое напряжение – 600V (2P/3P/4P), 300V (5P)
• Диапазон диаметра кабеля – Φ10.0mm–Φ19.0mm (все варианты)
• Уровень защиты – IP67 (стандарт)
• Негорючесть – UL94‑V0
• Долговечность – >500 циклов соединения (типично)

Ключевые преимущества и особенности

• Надёжная водо‑ и пылезащита по классу IP67; возможность исполнения IP68/IP69K по заказу для отдельных моделей.
• Высокая токовая нагрузка в компактных многоконтактных конфигурациях (40A для 5‑контактного варианта).
• Быстрое байонетное соединение 90° с антивибрационной фиксацией обеспечивает надёжные контакты в жёстких условиях.
• Широкий диапазон рабочих температур и корпус с классом UL94‑V0 для промышленного и уличного применения.
• Конструкция для длительного срока службы с высокой стойкостью к числу циклов соединения.

Технические характеристики

• Серия: M28
• Модель: 5‑контактный вариант (M28, байонетное крепление)
• Материал/размер контактов: медный сплав, Φ3.0mm (5‑контактный)
• Номинальный ток (5‑контакт): 40A
• Номинальное напряжение (справочно): 5‑контактные записи — до 125V+60V; другие конфигурации до 300V
• Выдерживаемое напряжение (5‑контакт): 300V
• Изоляция / класс горючести корпуса: UL94‑V0
• Защита: IP67 (кратковременное погружение и пыль)
• Внешний диаметр кабеля: Φ10.0mm–Φ19.0mm
• Режим соединения: байонетный замок (90° поворот, антивибрация)
• Температура эксплуатации: -40℃ до +105℃
• Сертификации: ISO9001, CE, UL, RoHS

Типичные области применения

• Наружные LED‑светильники и уличное освещение
• Промышленные шкафы управления и оборудование
• Энергетическое хранение и распределение в суровых условиях
• Вывески, архитектурное наружное освещение и другие наружные электроустановки

Сертификации и соответствие

• Контроль качества: производство по стандарту ISO9001
• Сертификаты: CE, UL, RoHS; TUV доступен для некоторых серий/моделей
