Соединитель для передачи данных

для источника электропитания«провод-провод»круглый

Краткое описание продукта

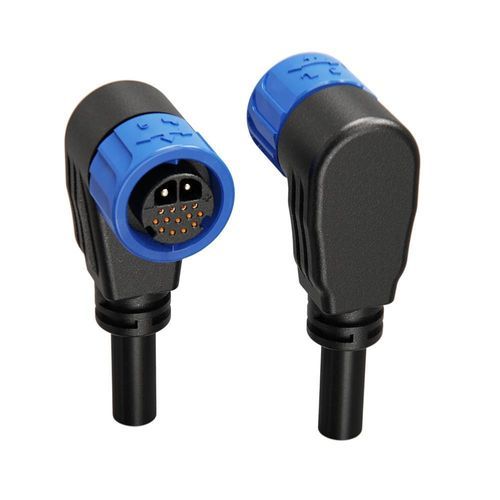

15-контактный высокоплотный сигнальный разъем с силовыми контактами 20A и сигнальными контактами 5A, с push-блокировкой и степенью защиты IP67, предназначен для сетей датчиков и передачи данных.

Обзор

• Высокоплотная 15-контактная конструкция – 2 силовых контакта (20A, φ2.4mm) и 13 сигнальных контактов (5A, φ1.0mm) в компактном корпусе M23, что обеспечивает максимальную плотность подключений в ограниченном пространстве.
• Механизм push-блокировки – быстрое подключение/отключение без инструментов с самоблокирующимся замком, обеспечивающее стабильную передачу сигнала в вибронагруженных условиях.
• Влагозащита IP67 – полностью герметичная конструкция защищает чувствительные контакты от влаги и пыли.
• Гибкая прокладка кабеля – поддержка кабелей 0.3mm²–6mm² (24–9 AWG) с макс. диаметром φ16mm, подходит для различных типов кабелей датчиков и передачи данных.
• Гарантия целостности сигнала – контакты из медного сплава с золотым/серебряным покрытием и корпусом, соответствующим UL94-V0, для надежной передачи, устойчивой к помехам.
• Международные сертификаты – UL, TUV, CE и RoHS.

Таблица спецификаций
Детали продукта | Спецификация 1 | Спецификация 2 | Спецификация 3
Количество контактов | 6（2+4） Контакт(ов) | 8（2+1+5） Контакт(ов) | 15（2+13） Контакт(ов)
Диаметр контакта x число | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Номинальный ток | 50A+5A | 50A+15A+5A | 20A+5A
Номинальное напряжение | 300V+60V | 300V+125V+60V | 125V+60V
Успокаиваемое напряжение | 5000V | 3000V | 3000V
Сечение кабеля | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Диапазон диаметров | MAX φ16mm | MAX φ16mm | MAX φ16mm
Степень защиты | IP67 | IP67 | IP67
Режим соединения | Push Locking | Push Locking | Push Locking
Класс горючести | UL94-V0 | UL94-V0 | UL94-V0
Рабочая температура | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Сертификация | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Характеристики / Технические характеристики

• Коммерческая модель: M23 15-Pin Signal Waterproof Connector
• Число контактов: 15 (2 питание + 13 сигнал)
• Размеры контактов: питание φ2.4mm (20A), сигнал φ1.0mm (5A)
• Номинальный ток (15-контактный вариант): 20A (питание) + 5A (сигнал)
• Номинальное напряжение: 125V + 60V (15-контактный вариант)
• Примечательное напряжение: 3000V
• Материал контактов: медный сплав с золотым/серебряным покрытием (обеспечивает целостность сигнала)
• Класс защиты: IP67 (влагозащита и пылезащита)
• Режим подключения: Push-Locking (самоблокирующийся, быстрый, без инструмента)
• Поддерживаемое сечение кабеля: 0.3mm² – 6mm² (24–9 AWG), макс. диаметр φ16mm
• Пожаробезопасность корпуса: UL94-V0
• Диапазон рабочих температур: -40°C до +105°C
• Механическая долговечность: >500 циклов сопряжения по спецификации
• Сертификации: ISO9001, CE, UL, RoHS (TÜV/3C в зависимости от варианта)
• Типичные применения: сети датчиков, передача питания и данных в влажных или запыленных условиях, промышленная автоматизация, наружное освещение и встроенные системы.
