Соединитель для источника электропитания

круглыйс байонетным замкомсильного тока

Краткое описание продукта

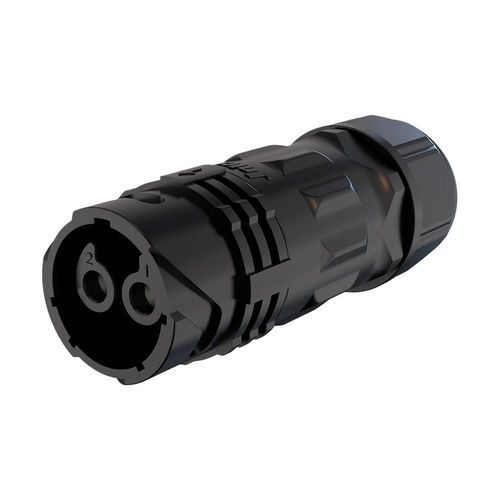

Круглый водонепроницаемый разъем M28 на 2 контакта с байонетным замком, степень защиты IP67 при правильном состыковывании и сборке, номинальный ток 80 A. Предназначен для подключений питания в системах накопления энергии и промышленного применения. Перед заказом подтвердите размер кабеля, условия эксплуатации и соответствующий соседний разъем.

Обзор продукта

• Высокая токовая нагрузка 80 A – контакты из медного сплава Φ4,8 мм поддерживают номинал 80 A. Подтвердите номинальное напряжение, сечение проводника и понижающий коэффициент для вашего применения; испытательное напряжение не является рабочим постоянным напряжением.
• Байонетный замок – быстрое подключение/отключение поворотом на 90° с слышимой фиксацией, повышающей устойчивость к вибрации и предотвращающей случайное отсоединение.
• IP67 водонепроницаемость и пылезащита – полная герметичность от воды и пыли при правильной сборке; подходит для жестких наружных и промышленных условий.
• Широкая совместимость кабелей – поддерживает диаметры кабеля Φ10,0 мм–Φ19,0 мм для гибкой установки.
• Международные сертификаты – ISO9001, CE, UL и RoHS.

Детали продукта (таблица)
Детали продукта | Спецификация 1 | Спецификация 2 | Спецификация 3 | Спецификация 4
Количество контактов | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Диаметр контакта × количество | 4,8mm | 4,8mm | 3,6mm | 3,0mm
Номинальный ток | 80A | 80A | 60A | 40A
Номинальное напряжение | 300V | 300V | 300V | 125V+60V
Испытательное напряжение | 600V | 600V | 600V | 300V
Сечение кабеля | | | |
Диапазон диаметров | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Уровень защиты | IP67 | IP67 | IP67 | IP67
Режим подключения | Байонетный замок | Байонетный замок | Байонетный замок | Байонетный замок
Класс горючести | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Рабочая температура | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C
Сертификация | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Технические характеристики

• Серия / Модель: M28
• Число контактов (для этого продукта): 2 Pin
• Диаметр контакта (2 контакта): Φ4,8 мм контакты из медного сплава
• Номинальный ток: 80 A
• Номинальное напряжение: 300 V
• Испытательное напряжение: 600 V
• Диапазон диаметров кабеля: Φ10,0 mm – Φ19,0 mm
• Уровень защиты: IP67 (при правильном состыковывании и сборке)
• Режим подключения: Байонетный замок (90° поворот, слышимая фиксация)
• Класс огнестойкости: UL94-V0
• Диапазон рабочих температур: -40 °C до 105 °C
• Сертификаты: ISO9001, CE, UL, RoHS
