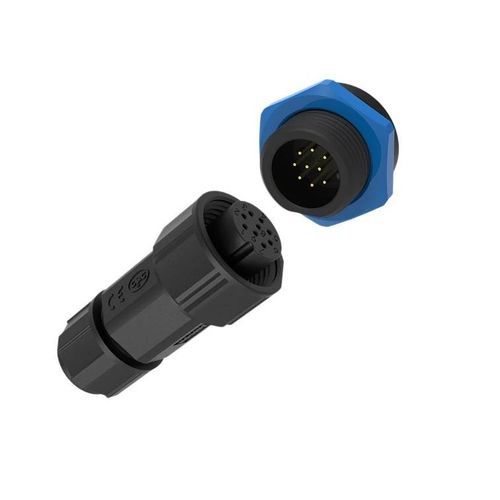

Соединитель для передачи данных

«провод-провод»круглыйс блокировкой

Обзор
Влагозащищённый сигнальный разъём 9-контактный 5A с механизмом Push-Locking (серия M19), степень защиты IP67, разработан для надёжной передачи сигналов и данных в сетях датчиков и промышленных системах управления.

Ключевые характеристики

• 9 контактов – Девять сигнальных контактов Φ1,0mm, рассчитанных на 5A/60V, обеспечивают максимальную плотность подключений в корпусе M19.
• Механизм Push-Locking – Безинструментное присоединение для быстрой установки на объекте и надёжной фиксации.
• IP67 влагозащита – Полная защита от пыли и временного погружения, сохраняет целостность сигналов.
• Универсальные применения – Подходит для массивов датчиков, энкодеров, полевых шин и подключений систем управления.
• Сертификации – ISO9001, CE, UL, RoHS для промышленного применения.

Преимущества

• Надёжная защита от внешних воздействий – IP67; опционально IP69K для мойки под высоким давлением/температурой.
• Широкий диапазон температур – Рабочая температура от -40℃ до +105℃ (некоторые варианты до +125℃ для систем хранения энергии).
• Корпус с огнестойкостью – Технические пластики класса UL94 V-0 для ударопрочности и самозатухающих свойств.
• Долговечность соединения – Проектирование и испытания на 500+ циклов соединения для обеспечения механической и электрической надёжности.

Технические характеристики

• Серия: M19 series
• Количество контактов: 9 Pin
• Диаметр/тип контакта: Сигнальные контакты Φ1,0mm
• Номинальный ток: 5A
• Номинальное напряжение: 60V
• Пробивное напряжение: 500V
• Сечение кабеля: 0,3mm² ~ 0,5mm² (24 ~ 20 AWG)
• Диапазон внешнего диаметра кабеля: φ4,5 - φ11 mm
• Степень защиты: IP67 (защита от воды и пыли)
• Тип соединения: Push-Locking (без инструментов)
• Класс горючести: UL94-V0
• Рабочая температура: -40℃ до 105℃
• Сертификации: ISO9001, CE, UL, RoHS
• Циклы соединения: 500+ (проверенные испытания)
