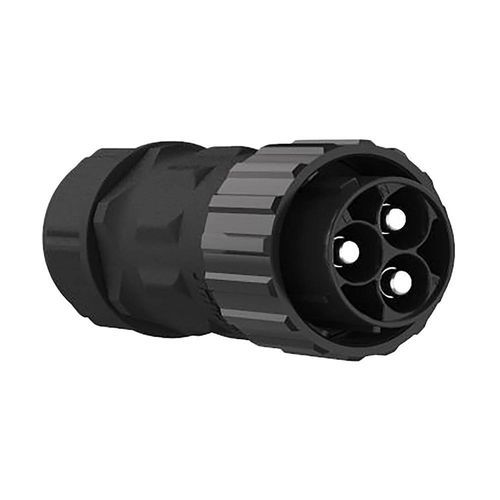

Соединитель для источника электропитания

«провод-провод»с байонетным замком3 полюса

Обзор продукта

• Номинальный ток 80A – контакты из медного сплава Φ4.8mm обеспечивают передачу мощности 80A/600V, аналогично 2-контактной модели для высокомощных приложений.
• Байонетное крепление – быстрое поворотное блокирование на 90° с тактильной и звуковой индикацией, обеспечивает надёжность соединения в условиях высокой вибрации.
• Водонепроницаемость и пылезащита IP67 – полностью герметичен от воды и пыли, подходит для уличных солнечных ферм и промышленных объектов.
• Широкая совместимость кабелей – поддерживает диаметры кабеля Φ10.0mm–Φ19.0mm.
• Международные сертификаты – UL, TUV, CE и RoHS.

Детали продукта (таблица)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | (not specified) | (not specified) | (not specified) | (not specified)
Diameter Range | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Применение и преимущества

• Разработан для фотоэлектрических систем и систем накопления энергии, требующих уличных герметичных соединений высокой силы тока.
• Надёжная байонетная фиксация с звуковой/тактильной индикацией для вибронагруженных и наружных условий.
• Высокая надёжность уплотнения (IP67) обеспечивает защиту при временном погружении и от пыли; возможна кастомизация до более высоких классов IP (IP68/IP69K).
• Материалы корпуса соответствуют классу UL94 V-0 по горючести и обладают ударопрочностью для промышленного применения.
• Высокая ресурсостойкость соединений (500+ циклов), снижает потребность в обслуживании и замене.

Технические характеристики

• Серия: серия M28 (описан 3-контактный вариант)
• Количество контактов (этот продукт): 3 Pin
• Диаметр контактного штыря (3-контактный): Φ4.8mm
• Номинальный ток (3-контактный): 80A
• Номинальное напряжение: 300V
• Пробивное напряжение: 600V
• Поддерживаемый диапазон диаметров кабеля: Φ10.0mm–Φ19.0mm
• Защита / степень защиты: IP67 (водонепроницаемый и пылезащитный)
• Механизм фиксации: байонетный замок (поворот 90°)
• Класс горючести: UL94-V0
• Рабочая температура: -40℃ до 105℃
• Типичные сертификаты: ISO9001, CE, UL, RoHS (TUV доступен)
• Материалы: контакты из медного сплава (обычно с серебряным/обработанным покрытием для высокотоковых контактов); корпус из высокопроизводительного инженерного пластика (UL94 V-0)
