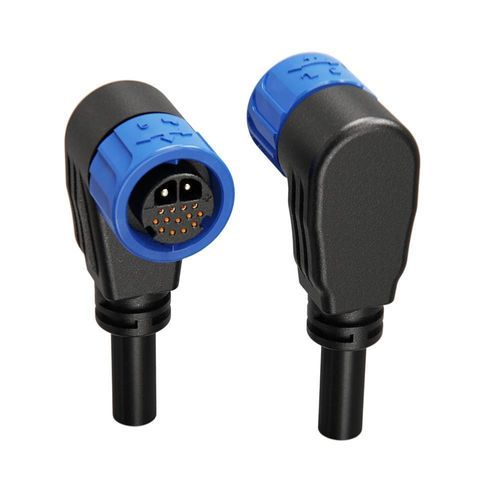

Комбинированный соединитель

для передачи данныхдля источника электропитания«провод-провод»

Обзор продукта
M23 высокоплотный сигнальный разъем на 15 контактов, объединяющий два силовых контакта 20A и тринадцать сигнальных контактов 5A в водонепроницаемом корпусе с push‑lock и степенью защиты IP67, предназначен для сетей датчиков и промышленной передачи данных.

Ключевые особенности

• Высокоплотный 15‑контактный дизайн – 2 силовых контакта (20A, φ2.4mm) и 13 сигнальных контактов (5A, φ1.0mm) в компактном корпусе M23 для максимальной плотности подключений в ограниченном пространстве.
• Механизм push‑lock – быстрое подключение/отключение без инструментов с самоблокировкой для стабильной передачи сигнала в условиях вибрации.
• IP67 водонепроницаемость и пылезащита – полностью герметичная конструкция защищает контакты от влаги и пыли; серия также предлагает IP68 и опционально IP69K для более жестких условий мойки.
• Гибкая прокладка кабеля – поддерживает сечения кабеля от 0.3mm² до 6mm² (24–9 AWG) с максимальным внешним диаметром до φ16mm.
• Сохранение целостности сигнала – контакты из медного сплава с золотым/серебряным покрытием и корпус с огнестойкостью UL94 V‑0 для надежной, помехоустойчивой передачи.
• Международные сертификаты – модели соответствуют UL, TUV, CE и RoHS; система качества по ISO9001.

Характеристики товара (табличный вид)
Параметр | Спецификация 1 | Спецификация 2 | Спецификация 3
Количество контактов | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Диаметр контакта × количество | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Номинальный ток | 50A+5A | 50A+15A+5A | 20A+5A
Номинальное напряжение | 300V+60V | 300V+125V+60V | 125V+60V
Испытательное напряжение | 5000V | 3000V | 3000V
Сечение кабеля | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG)
Диапазон диаметров | MAX φ16mm | MAX φ16mm | MAX φ16mm
Уровень защиты | IP67 | IP67 | IP67
Режим подключения | Push Locking | Push Locking | Push Locking
Класс горючести | UL94‑V0 | UL94‑V0 | UL94‑V0
Температура эксплуатации | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Сертификация | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Применение и преимущества

• Подходит для сетей датчиков, промышленной передачи данных и комбинированных силовых/сигнальных подключений при ограниченном пространстве.
• Разработан для жестких условий: герметичность от воды/пыли, широкий диапазон рабочих температур и высокая прочность при многократных соединениях (500+ циклов).
• Доступны серийные опции и кастомизация для повышения степени защиты (IP68/IP69K) и вариаций для высоких мощностей.

Технические характеристики

• Модель: M23 15‑Pin
• Конфигурация контактов: 2 силовых контакта + 13 сигнальных контактов
• Номинал силового контакта: 20A (φ2.4mm)
• Номинал сигнального контакта: 5A (φ1.0mm)
• Поддерживаемое сечение кабеля: 0.3mm²–6mm² (24–9 AWG)
• Максимальный диаметр кабеля: φ16mm
• Степень защиты: IP67 (опции IP68/IP69K для некоторых моделей)
• Номинальное напряжение: 125V+60V (для 15‑контактной версии)
• Испытательное напряжение: 3000V (типично для 15‑контактной версии)
• Класс горючести корпуса: UL94 V‑0
• Материал и покрытие контактов: медный сплав с золотым/серебряным напылением
• Режим подключения: Push Locking (без инструментов, самоблокирующийся)
• Температура эксплуатации: -40°C до +105°C
• Сертификации: ISO9001, CE, UL, RoHS
• Ресурс соединения: >500 циклов
