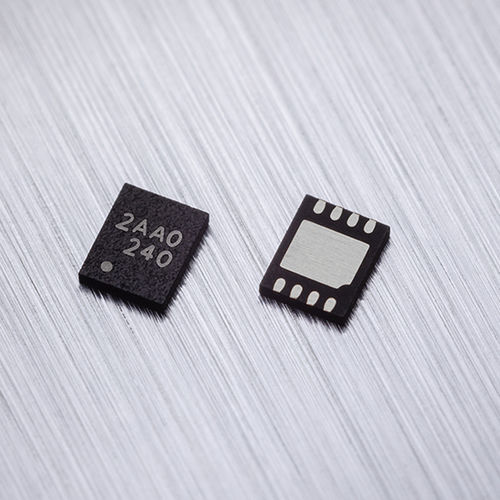

Цифровой магнитометр MLX90392

MLX90392 - трехмерный магнитометр, специально разработанный для экономичных приложений с низким энергопотреблением и выпускаемый в различных вариантах: диапазон +/-5 мТл для малошумных приложений диапазон +/-50 мТл для применения в датчиках положения Лучшие характеристики Подходит для применения в условиях ограниченного пространства Программируемые параметры на лету Микропотребление Описание продукта MLX90392 представляет собой монолитную чувствительную ИС, чувствительную к плотности потока, приложенного ортогонально и параллельно поверхности ИС. Прибор производит магнитные измерения вдоль трех осей (X, Y - в плоскости, параллельной поверхности кристалла, Z - перпендикулярно поверхности). Эти измерения и температура ИС преобразуются в 16-разрядные слова, которые передаются по запросу по каналу связи I2C. Прибор передает компенсированные исходные данные измерений. Специально разработанный для приложений с низким микропотреблением, MLX90392 имеет ток отключения питания 1,5 мкА и работает от источника питания 1,8 В. MLX90392 упрощает проектирование! Прежде всего, он снижает стоимость материалов и экономит место на печатной плате. Датчик имеет размеры всего 2 мм x 2,5 мм x 0,4 мм и выполнен в ультратонком плоском безсвинцовом 8-контактном корпусе UTDFN-8, что позволяет разработчикам решать задачи, связанные с ограничением пространства. Кроме того, внутренний параметр MLX90392 может обновляться "на лету" с шины I2C микроконтроллера, что устраняет необходимость в дополнительном выводе. Можно добиться упрощения печатной платы. И, наконец, MLX90392 поставляется предварительно запрограммированным, что позволяет интегрировать его по принципу "подключи и работай". MLX90392 выпускается в двух магнитных вариантах: диапазон +/-5 мТл для малошумных приложений диапазон +/-50 мТл для применения в датчиках положения
