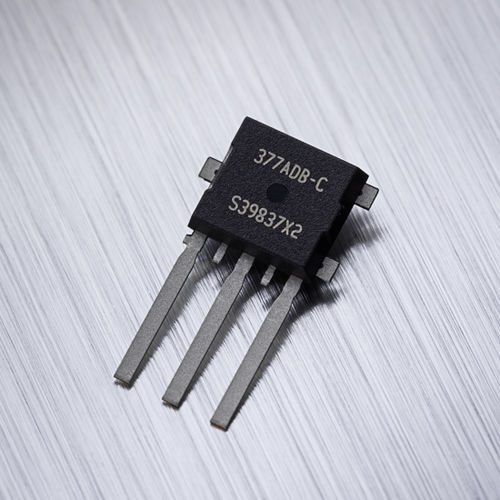

Ротационный датчик положения MLX90377

линейныйбесконтактныймагнитный

MLX90377 - это гибкая ИС магнитного датчика положения, разработанная для высокопроизводительных автомобильных приложений. Она воспринимает магнитное излучение по трем осям (X, Y, Z) для измерения вращательного или линейного движения. Основные характеристики 4 поддерживаемых режима вывода (в зависимости от версии) Программируемая линейная характеристика передачи Устойчивость к паразитным полям до 5 мТл Описание продукта MLX90377 - это монолитная ИС магнитного датчика положения. Она состоит из магнитного фронта Triaxis® Hall, аналого-цифрового преобразователя сигнала, DSP для расширенной обработки сигнала и драйвера выходного каскада. MLX90377 чувствительна к трем составляющим плотности магнитного потока, приложенного к ИС (т.е. Bx, By и Bz). Это позволяет MLX90377 при правильном выборе магнитной цепи декодировать абсолютное положение любого движущегося магнита (например, поворотное положение от 0 до 360 градусов или линейное перемещение). Это позволяет создавать бесконтактные датчики положения, которые часто требуются как для автомобильной, так и для промышленной техники. MLX90377 обеспечивает 4 режима работы выхода. Во-первых, ИС поддерживает (быстрые) кадры SENT, закодированные в соответствии с форматом Secure Sensor. На выходе получаются расширенные последовательные сообщения, содержащие коды ошибок и значения, задаваемые пользователем. С помощью программирования MLX90377 можно также настроить на вывод короткого ШИМ-сигнала (SPC), ШИМ-сигнала (широтно-импульсной модуляции) или аналогового ратиометрического сигнала. Готовность к работе по стандарту ASIL - Melexis Модель MLX90377 была специально разработана для применения в автомобильной промышленности и обладает новыми функциональными возможностями:
