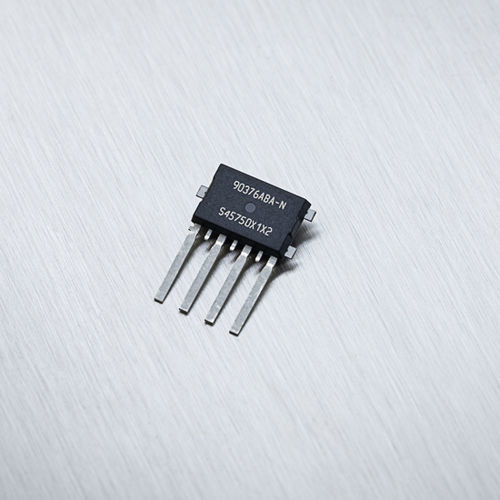

Линейный датчик положения MLX90376

ротационныйбесконтактныймагнитный

MLX90376 - это ИС датчика абсолютного магнитного положения, предназначенная для работы с поворотными на 360° автомобильными системами и обладающая устойчивостью к паразитным полям. Она имеет двухэтажное исполнение без печатной платы и поддерживает системную интеграцию до уровня ASIL D. Основные характеристики 4 поддерживаемых режима вывода (в зависимости от исполнения) Программируемая линейная передаточная характеристика Устойчивость к воздействию паразитного магнитного поля до 5 мТл (4 кА/м) в соответствии с ISO 11452-8. Угловое зондирование с защитой от паразитного поля до 360° Описание продукта MLX90376 - это монолитная ИС магнитного датчика положения. Она состоит из магнитного фронта Triaxis® Hall, аналого-цифрового преобразователя сигнала, DSP для расширенной обработки сигнала и драйвера выходного каскада. SMP-4 (VD), сдвоенная микросхема со стеком в решении без печатной платы Single Mold MLX90376 чувствителен к трем составляющим плотности магнитного потока, приложенного к ИС (т.е. Bx, By и Bz). Это позволяет MLX90376 при правильно подобранной магнитной цепи декодировать абсолютное положение любого движущегося магнита (например, поворотное положение от 0 до 360 градусов или линейное перемещение). Это позволяет создавать бесконтактные датчики положения, которые часто требуются как для автомобильной, так и для промышленной техники. MLX90376 обеспечивает 4 режима работы выхода. Во-первых, ИС поддерживает (быстрые) кадры SENT и SPC, закодированные в соответствии с форматом Secure Sensor. На выход передаются расширенные последовательные сообщения, содержащие коды ошибок и значения, задаваемые пользователем. С помощью программирования MLX90376 может быть также настроена на вывод ШИМ (широтно-импульсной модуляции) или аналогового ратиометрического выхода. В MLX90376 представлена версия с двумя стеками микросхем в корпусе Single-Mold-Package (SMP), не требующая печатной платы.
