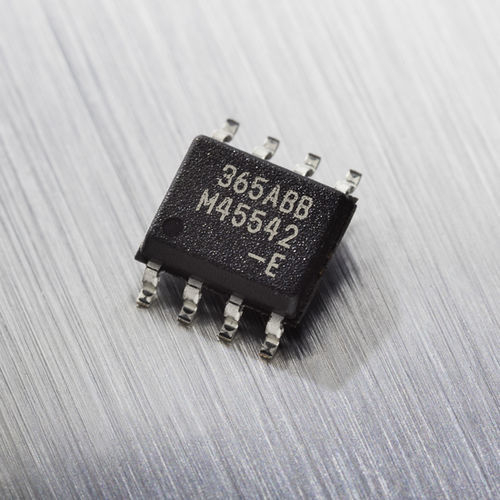

Линейный датчик положения MLX90365

угловойротационныйбез механической связи

MLX90365 представляет собой монолитную сенсорную ИС, чувствительную к плотности потока, приложенного ортогонально и параллельно поверхности ИС. Основные характеристики ИС датчика абсолютного вращательного и линейного положения Технология Triaxis® Hall Простая магнитная конструкция Описание продукта MLX90365 - это ИС датчика положения Triaxis® поколения II½. Монолитное устройство, благодаря наличию на его поверхности ИМС, бесконтактно воспринимает три пространственные компоненты (Bx, By и Bz) плотности приложенного магнитного потока. Этот уникальный принцип считывания, примененный к датчику положения, обеспечивает впечатляющую устойчивость сигнала положения к механическим (воздушный зазор, внеосевые допуски) отклонениям. Вращение этой горизонтальной составляющей воспринимается в широком диапазоне (до 360º) и обрабатывается встроенным DSP (цифровая обработка сигналов), что в конечном итоге позволяет получить абсолютное угловое положение магнита на конце вала. В качестве альтернативы, измеряя отдельно горизонтальную и вертикальную составляющие, MLX90365 способен решать задачи датчика положения линейного хода (перемещения), а также датчика абсолютного вращательного положения с магнитом на сквозном валу. MLX90365 выдает либо ратиометрический аналоговый выход, либо сигнал широтно-импульсной модуляции (ШИМ). С точки зрения измерения и формирования сигнала MLX90365 является чрезвычайно универсальным изделием для любого автономного применения дистанционного датчика положения. Выходная передаточная характеристика полностью программируется (например, смещение, усиление, уровни зажатия, линейность, тепловой дрейф, фильтрация, диапазон...) для соответствия любым конкретным требованиям путем калибровки в конце линии.
