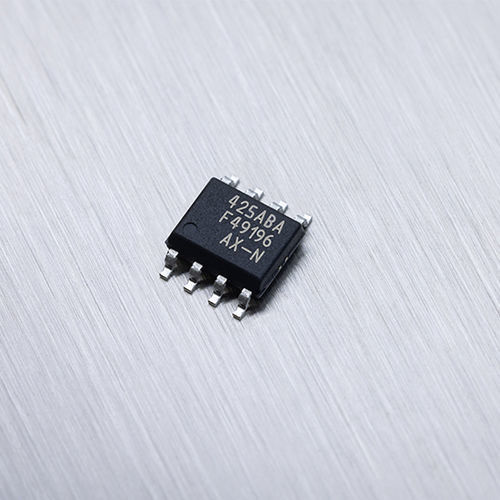

Ротационный датчик положения MLX90425

бесконтактныймагнитныйс модуляцией ширины импульса

MLX90425 - это магнитный датчик положения, подходящий для сложных, но экономичных автомобильных приложений. Он обеспечивает устойчивость к паразитному полю до 5 мТл, поддерживает вращательное движение магнита на 360° и имеет аналоговый или ШИМ-выход. Основные характеристики Поддерживаемые режимы вывода: аналоговый (ратиометрический) или ШИМ (широтно-импульсная модуляция) ISO 26262 ASIL B SEooC (элемент безопасности вне контекста) Программируемый диапазон измерений Описание продукта MLX90425 - это магнитный датчик положения, предназначенный для использования в чувствительных к стоимости автомобильных приложениях, включая приводы трансмиссии, позиционирование педалей, датчики уровня топлива и системы трансмиссии, но также пригодный и для промышленного применения. Устройства MLX9042x обладают превосходными возможностями с точки зрения функциональной безопасности, абсолютного максимума номинальных значений (AMR) и электромагнитного соответствия (EMC). Они также поддерживают рабочую температуру до 160 °C MLX90425 совместимы по выводам с предыдущими поколениями ИС датчиков положения Triaxis® MLX90425 представляет собой монолитную ИС магнитного датчика положения. Она состоит из магнитного фронта Triaxis® Hall, аналого-цифрового преобразователя сигнала, DSP для расширенной обработки сигнала и программируемого драйвера выходного каскада. MLX90425 чувствительна к дифференциальному магнитному полю по оси Z. Это позволяет MLX90425 с правильной магнитной цепью декодировать абсолютное положение вращающегося по оси магнита над или под датчиком (например, поворотное положение от 0 до 360 градусов). Это позволяет создавать бесконтактные датчики положения, которые часто требуются как для автомобильной, так и для промышленной техники.
