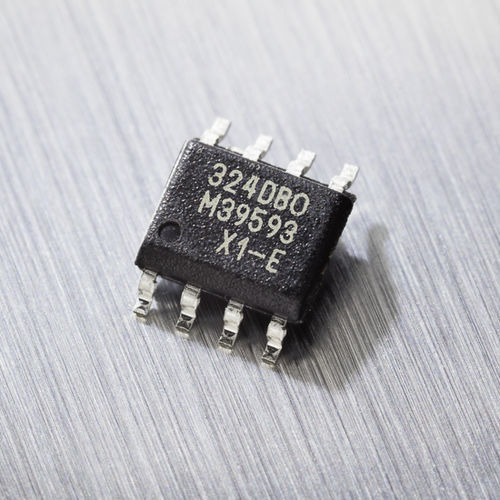

Угловой датчик положения MLX90324

ротационныйбез механической связимагнитный

MLX90324 - это ИС датчика вращательного положения Triaxis®, обеспечивающая определение углового положения небольшого дипольного магнита, вращающегося над поверхностью устройства (магнит на конце вала). Основные характеристики ИС датчика абсолютного поворотного положения Простая и надежная магнитная конструкция Технология Triaxis® Hall Описание изделия MLX90324 - это ИС датчика вращательного положения Triaxis®, обеспечивающая определение углового положения небольшого дипольного магнита, вращающегося над поверхностью устройства (магнит на конце вала). Благодаря наличию на его поверхности ИМС монолитное устройство бесконтактно воспринимает горизонтальную составляющую плотности приложенного магнитного потока. Этот уникальный принцип считывания, применяемый в датчиках положения, позволяет добиться впечатляющей надежности определения углового положения с учетом механических (воздушный зазор, внеосевые) допусков. Вращение этой горизонтальной составляющей воспринимается в широком диапазоне (до 360º) и обрабатывается встроенным цифровым процессором обработки сигналов (DSP), в результате чего абсолютное угловое положение магнита передается либо в виде аналогового выхода, либо в виде ШИМ-сигнала, либо в виде телеграммы SAE-J2716/SENT (2007). Выходная передаточная характеристика полностью программируется (например, смещение, усиление, уровни зажатия, линейность, тепловой дрейф, фильтрация, диапазон, ...) для соответствия любым конкретным требованиям путем калибровки в конце линии. Блок программирования Melexis PTC-04 осуществляет связь и калибровку прибора исключительно через клеммы разъема (Vdd-Vss-Out). MLX90324 предназначен и используется во множестве бесконтактных датчиков положения, часто встречающихся в автомобильных и промышленных системах.
