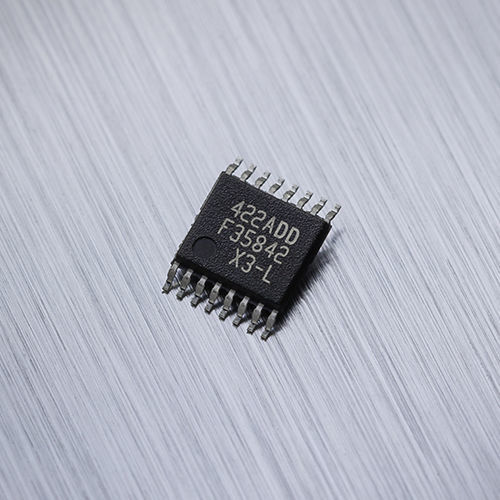

Ротационный датчик положения MLX90422

линейныйбесконтактныймагнитный

MLX90422 - это магнитный датчик положения, подходящий для сложных, но экономичных автомобильных приложений. Он поддерживает вращательные или линейные движения магнита, с выходом SENT. Основные характеристики Выходной сигнал SENT (SAE J2716 APR2016) ISO 26262 ASIL-B SEooC (Safety Element out of Context) Программируемый диапазон измерений Описание продукта MLX90422 - это магнитный датчик положения, предназначенный для использования в чувствительных к стоимости автомобильных приложениях, включая приводы трансмиссии, позиционирование педалей, датчики уровня топлива и системы трансмиссии, но также пригодный и для промышленного применения. Устройства MLX9042x обладают превосходными возможностями с точки зрения функциональной безопасности, абсолютных максимальных номиналов (AMR) и электромагнитного соответствия (EMC). Кроме того, они поддерживают рабочую температуру до 160 °C. Приборы MLX90422 совместимы по выводам с предыдущими поколениями ИС датчиков положения Triaxis®. MLX90422 представляет собой монолитную ИС магнитного датчика положения. Она состоит из магнитного фронта Triaxis® Hall, аналого-цифрового преобразователя сигнала, DSP для расширенной обработки сигнала и драйвера выходного каскада. MLX90422 чувствителен к трем составляющим плотности магнитного потока, приложенного к ИС (т.е. Bx, By и Bz). Это позволяет MLX90422 при правильно подобранной магнитной цепи декодировать абсолютное положение любого движущегося магнита (например, поворотное положение от 0 до 360 градусов). Это позволяет создавать бесконтактные датчики положения, которые часто требуются как для автомобильной, так и для промышленной техники.
