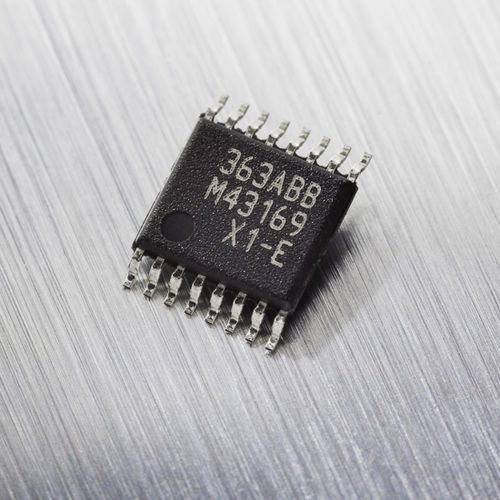

Линейный датчик положения MLX90363

угловойротационныйбез механической связи

MLX90363 - это монолитная ИС магнитного датчика, выполненная по технологии Холла Triaxis®. Основные характеристики Магнитометр Triaxis® (Bx, By, Bz) Обработка сигнала на кристалле для надежного определения положения Высокоскоростной последовательный интерфейс (SPI-совместимый - полный дуплекс) Описание продукта MLX90363 - это ИС датчика положения Triaxis® поколения II½. Монолитное устройство, благодаря наличию на его поверхности ИМС, бесконтактно воспринимает три пространственные составляющие (Bx, By и Bz) плотности приложенного магнитного потока. Этот уникальный принцип считывания, примененный в датчике положения, обеспечивает впечатляющую устойчивость сигнала положения к механическим (воздушный зазор, внеосевые) допускам. Вращение этой горизонтальной составляющей воспринимается в широком диапазоне (до 360º) и обрабатывается встроенным DSP для получения абсолютного углового положения магнита на конце вала. В качестве альтернативы, измеряя отдельно горизонтальную и вертикальную составляющие, MLX90363 может использоваться в датчиках положения линейного хода (перемещения), датчиках положения абсолютного вращения с магнитом на сквозном валу, а также в 3D-"джойстиках". Разработанный для сопряжения с готовым микроконтроллером (хостом), MLX90363 использует выходной интерфейс SPI. Благодаря этому MLX90363 обеспечивает максимальную гибкость при разработке приложений. Спектр применений датчиков положения безграничен и ограничивается только фантазией разработчика. 3D, поворотные, линейные и даже смешанные режимы могут быть реализованы с помощью встроенного программного обеспечения в микроконтроллере заказчика.
