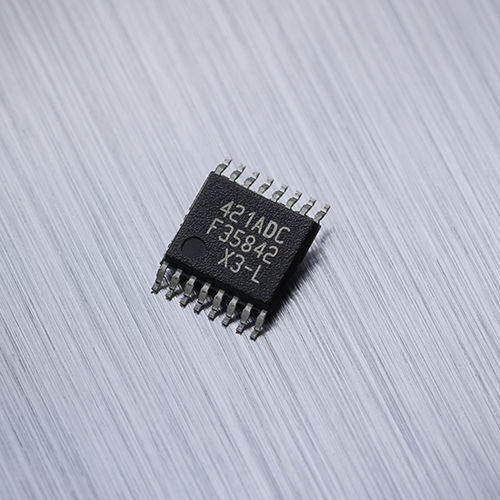

Ротационный датчик положения MLX90421

линейныйбесконтактныймагнитный

MLX90421 - это магнитный датчик положения, подходящий для сложных, но экономичных автомобильных приложений. Он поддерживает вращательные или линейные движения магнита, имеет аналоговый или ШИМ-выход. Основные характеристики Поддерживаемые режимы вывода: аналоговый (ратиометрический) или ШИМ (широтно-импульсная модуляция) ISO 26262 ASIL-B SEooC (Safety Element out of Context) Программируемый диапазон измерений Описание продукта MLX90421 - это магнитный датчик положения, предназначенный для использования в чувствительных к стоимости автомобильных приложениях, включая приводы трансмиссии, позиционирование педалей, датчики уровня топлива и системы трансмиссии, но также пригодный и для промышленного применения. Устройства MLX9042x обладают превосходными характеристиками функциональной безопасности, абсолютного максимума (AMR) и электромагнитного соответствия (EMC). Кроме того, они поддерживают рабочую температуру до 160 °C. Приборы MLX90421 совместимы по выводам с предыдущими поколениями ИС датчиков положения Triaxis®. MLX90421 представляет собой монолитную ИС магнитного датчика положения. Она состоит из магнитного фронта Triaxis® Hall, аналого-цифрового преобразователя сигнала, DSP для расширенной обработки сигнала и программируемого драйвера выходного каскада. MLX90421 чувствителен к трем компонентам плотности магнитного потока, приложенного к ИС (т.е. Bx, By и Bz). Программирование датчика определяет, по каким осям вычисляется вращение или линейное положение. Это позволяет датчику MLX90421 при правильном выборе магнитной конструкции вычислять абсолютное положение любого движущегося магнита (например, поворотное положение от 0 до 360 градусов).
