Линейный датчик положения MLX90364

угловойротационныйбез механической связи

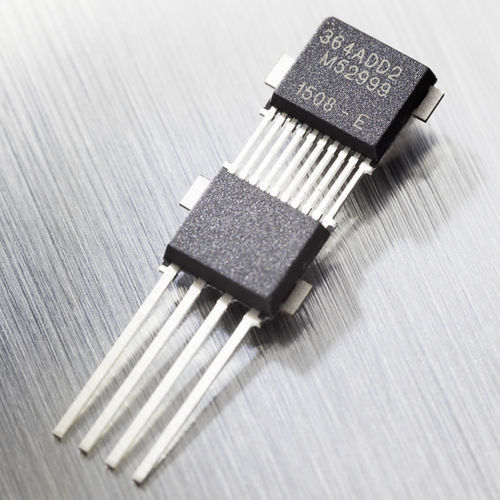

Датчик положения MLX90364 Triaxis® в сборе представляет собой высокоточный датчик линейного и углового положения, исключающий необходимость включения печатной платы в состав сенсорных модулей. Основные характеристики ИС датчика абсолютного поворотного и линейного положения Прочный двойной литьевой корпус (DMP-4), включающий до четырех развязывающих конденсаторов (ESD/EMC) Надежная интеграция в модуль NoPCB Описание продукта ИС Triaxis® MLX90364 выполнена в корпусе Dual Mold Package (DMP), в который интегрирована ИС датчика положения Triaxis® MLX90365 вместе с дискретными развязывающими компонентами, необходимыми для удовлетворения жестких требований к ESD и EMC в автомобилях, а также механической прочности для самых сложных условий эксплуатации. В MLX90364 сохранены все характеристики и особенности MLX90365, такие как возможность измерения линейного и вращательного положения, аналоговый и ШИМ-выход, ASIL-B. После герметизации этот DMP может быть приварен или припаян непосредственно к прочному разъему или оконечнику, а затем помещен в горшок или залит. DMP просто делает традиционную печатную плату ненужной, сохраняя при этом все возможности и преимущества бесконтактной технологии Triaxis®. Узнайте больше о технологии Triaxis®. Особенности и преимущества ИС датчика абсолютного вращательного и линейного положения Надежный двойной литьевой корпус (DMP-4), включающий до четырех развязывающих конденсаторов (ESD/EMC) Надежная интеграция в модуль NoPCB Технология Triaxis® Hall Простая и надежная магнитная конструкция Программируемая передаточная характеристика (многоточечная - кусочно-линейная) Выбор режима работы выхода: аналоговый (ратиометрический) и широтно-импульсная модуляция (ШИМ) 12-разрядное угловое разрешение 10-разрядная тепловая точность Диагностика обрыва/короткого замыкания Бортовая диагностика
