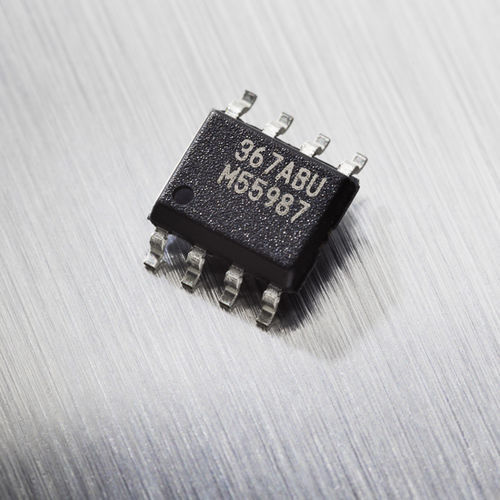

Линейный датчик положения MLX90367

угловойротационныйбез механической связи

MLX90367 - это монолитная сенсорная ИС, чувствительная к плотности потока, приложенного ортогонально и параллельно поверхности ИС, с протоколом SAE J2716/SENT. Основные характеристики Технология Холла Triaxis® Обработка сигнала на кристалле для надежного абсолютного позиционирования Простая магнитная конструкция Описание продукта MLX90367 - это ИС датчика положения Triaxis® поколения II½, работающая по протоколу SAE J2716/SENT. Монолитное устройство, благодаря наличию на его поверхности ИМС, бесконтактно воспринимает три пространственные составляющие (Bx, By и Bz) плотности приложенного магнитного потока. Этот уникальный принцип считывания, примененный к датчику положения, обеспечивает впечатляющую устойчивость сигнала положения к механическим (воздушный зазор, внеосевые допуски) отклонениям. Вращение этой горизонтальной составляющей воспринимается в широком диапазоне (до 360º) и обрабатывается встроенным DSP для получения абсолютного углового положения магнита на конце вала. В качестве альтернативы, измеряя отдельно горизонтальную и вертикальную составляющие, MLX90367 может быть использован как датчик линейного хода (перемещения), а также как датчик абсолютного вращательного положения с магнитом на сквозном валу. С точки зрения измерения и формирования отчетов, MLX90367 является чрезвычайно универсальной ИС для любых автономных приложений с дистанционными датчиками положения. Выходная передаточная характеристика полностью программируется (например, смещение, усиление, уровни зажатия, линейность, тепловой дрейф, фильтрация, диапазон...) для удовлетворения любых конкретных требований путем калибровки в конце линии. Блок программирования Melexis PTC-04 осуществляет связь и калибровку устройства исключительно через клеммы разъема (Vdd-Vss-Out).
