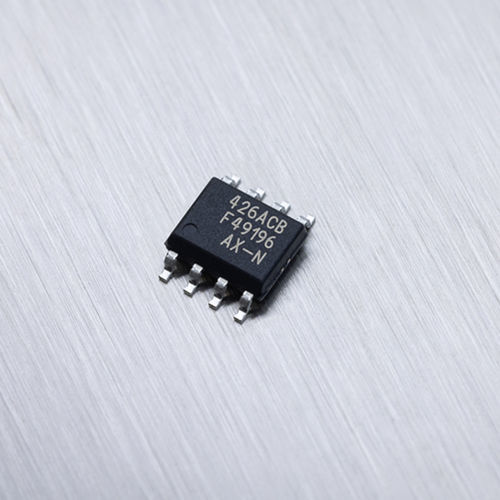

Ротационный датчик положения MLX90426

бесконтактныймагнитныйпоследовательный

Описание продукта MLX90426 - это магнитный датчик положения, предназначенный для использования в чувствительных к стоимости автомобильных приложениях, включая приводы трансмиссии, позиционирование педалей, датчики уровня топлива и системы трансмиссии, но также пригодный и для промышленного применения. Устройства MLX9042x обладают превосходными возможностями с точки зрения функциональной безопасности, абсолютного максимума номинальных значений (AMR) и электромагнитного соответствия (EMC). Кроме того, они поддерживают рабочую температуру до 160 °C. Приборы MLX90426 совместимы по выводам с предыдущими поколениями ИС датчиков положения Triaxis®. MLX90426 представляет собой монолитную ИС магнитного датчика положения. Она состоит из магнитного фронта Triaxis® Hall, аналого-цифрового преобразователя сигнала, DSP для расширенной обработки сигнала и программируемого драйвера выходного каскада. MLX90426 чувствительна к дифференциальному магнитному полю по оси Z. Это позволяет MLX90426 с правильной магнитной цепью декодировать абсолютное положение вращающегося по оси магнита над или под датчиком (например, поворотное положение от 0 до 360 градусов). Это позволяет создавать бесконтактные датчики положения, которые часто требуются как для автомобильной, так и для промышленной техники. MLX90426 обеспечивает устойчивость к паразитным полям до 5 мТл и поддерживает вращательное движение на 360° с выходом SENT. Кадры SENT кодируются в соответствии с форматом Single Secure Sensor A.3 (H.4) или Dual Throttle Position Sensor A.1 (H.1). Схема выдает расширенные последовательные сообщения, содержащие коды ошибок и значения, задаваемые пользователем. Программирование датчика после его установки в систему повышает точность системы благодаря функции многоточечной программируемой линеаризации.
