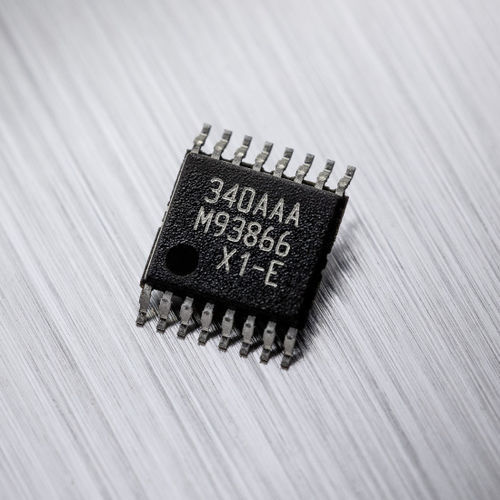

Угловой датчик положения MLX90340

ротационныйлинейныйбесконтактный

MLX90340 представляет собой монолитную сенсорную ИС, чувствительную к плотности потока, приложенного ортогонально и параллельно поверхности ИС. Основные характеристики Технология Холла Triaxis® Обработка сигнала на кристалле для надежного определения абсолютного положения Поддержка ASIL-A, элемент безопасности вне контекста (SEooC) Описание продукта Этот уникальный принцип считывания, примененный в ИС датчика положения, обеспечивает впечатляющую устойчивость сигнала положения к механическим (воздушный зазор, внеосевые) отклонениям. Вращение горизонтального компонента воспринимается в широком диапазоне (до 360º) и обрабатывается встроенным в микросхему цифровым процессором обработки сигналов (DSP) для получения абсолютного углового положения магнита на конце вала. Кроме того, измеряя отдельно горизонтальную и вертикальную составляющие, MLX90340 может работать с датчиками положения линейного хода (перемещения), а также с датчиками абсолютного вращательного положения с магнитом на сквозном валу. MLX90340 выдает либо ратиометрический аналоговый выход, либо сигнал широтно-импульсной модуляции (ШИМ). С точки зрения измерения и формирования сигнала MLX90340 является чрезвычайно универсальной ИС для любых автономных приложений с дистанционными датчиками положения. Выходная передаточная характеристика полностью программируется (например, смещение, коэффициент усиления, уровни зажатия, линейность, тепловой дрейф, фильтрация, диапазон...) для удовлетворения любых конкретных требований путем калибровки в конце линии. Блок программирования Melexis PTC-04 осуществляет связь и калибровку прибора исключительно через клеммы разъема (Vdd-Vss-Out). Кроме того, MLX90340 предлагается в четырех различных аналоговых версиях с заводским программированием, совместимых с поворотными на 90º, 180º, 270º и 360º валами.
