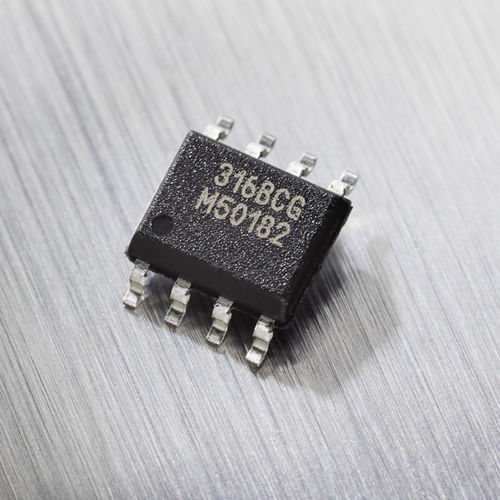

Угловой датчик положения MLX90316

ротационныйбез механической связимагнитный

MLX90316 - это ИС датчика вращательного положения Triaxis®, обеспечивающая определение углового положения небольшого дипольного магнита, вращающегося над поверхностью устройства (магнит на конце вала), ориентированная на применение бесконтактных датчиков вращательного положения в автомобильных и промышленных системах. Лучшие характеристики ИС датчика абсолютного поворотного положения Простая и надежная магнитная конструкция Технология Triaxis® Hall Описание изделия MLX90316 - это ИС датчика положения Triaxis®, обеспечивающая определение углового положения небольшого дипольного магнита, вращающегося над поверхностью устройства (концевой магнит вала). Благодаря наличию на его поверхности ИМС монолитное устройство бесконтактно воспринимает горизонтальную составляющую плотности приложенного магнитного потока. Этот уникальный принцип считывания, применяемый в датчиках положения, позволяет добиться впечатляющей надежности определения углового положения с учетом механических (воздушный зазор, внеосевые) допусков. Вращение этой горизонтальной составляющей воспринимается в широком диапазоне (до 360º) и обрабатывается встроенным DSP, в результате чего абсолютное угловое положение магнита передается либо в виде ратиометрического аналогового выхода, либо в виде сигнала широтно-импульсной модуляции (ШИМ), либо в виде 14-разрядных данных, доступных через 3-контактный канал SPI (последовательный интерфейс). Выходная передаточная характеристика полностью программируется (например, смещение, усиление, уровни зажатия, линейность, тепловой дрейф, фильтрация, диапазон, ...) для соответствия любым конкретным требованиям путем калибровки в конце линии. Блок программирования Melexis PTC-04 осуществляет связь и калибровку прибора исключительно через клеммы разъема (Vdd-Vss-Out).
