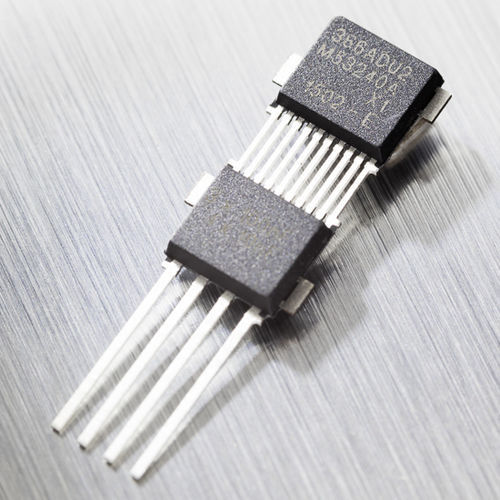

Линейный датчик положения MLX90366

угловойротационныйбез механической связи

MLX90366 представляет собой монолитную сенсорную ИС, чувствительную к плотности потока, приложенного ортогонально и параллельно поверхности ИС. Основные характеристики ИС датчика абсолютного вращательного и линейного положения Технология Triaxis® Hall Простая и надежная магнитная конструкция Описание продукта ИС Triaxis® MLX90366 выполнена в корпусе Dual Mold Package (DMP), в который интегрирована ИС датчика положения Triaxis® MLX90367 вместе с дискретными развязывающими компонентами, необходимыми для удовлетворения жестких требований по электростатическому разряду и электромагнитной совместимости в автомобилях, а также механической прочности для самых сложных условий эксплуатации. В MLX90366 сохранены все характеристики и особенности MLX90367, такие как возможность определения линейного и вращательного положения, выход SAE-J2716/SENT и ASIL-B. После герметизации этот DMP может быть приварен или припаян непосредственно к прочному разъему или оконечнику, а затем помещен в горшок или залит. DMP просто делает традиционную печатную плату ненужной, сохраняя при этом все возможности и преимущества бесконтактной технологии Triaxis®. Узнайте больше о технологии Triaxis®. Особенности и преимущества ИС датчика абсолютного вращательного и линейного положения Технология Холла Triaxis® Простая и надежная магнитная конструкция Программируемая передаточная характеристика (многоточечная - кусочно-линейная) Выход SENT (в соответствии с SAE J2716-2010) 12-разрядное угловое разрешение 10-разрядная тепловая точность Бортовая диагностика Защита от перегрузки по напряжению Обнаружение пониженного напряжения возможность установки 48-разрядного идентификационного номера Соответствие стандарту AEC-Q100 Надежная интеграция модулей NoPCB Соответствие стандарту DMP-4 RoHS Коррекция теплового смещения выходного сигнала Программируется с помощью PTC-04 и дочерней платы PTC-04-DB-90316
