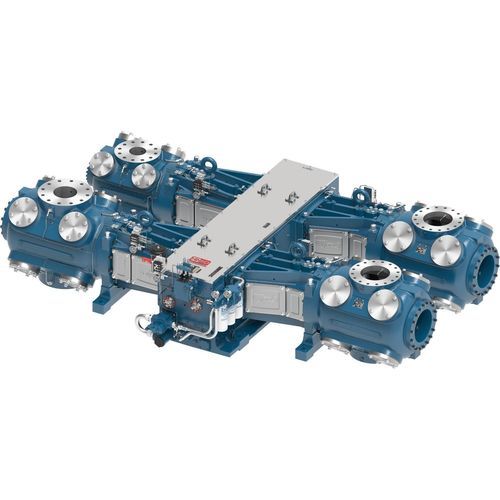

Поршневый компрессор KBT

переменная производительностьдля технологического газадля газа

Обзор
Компрессоры Ariel KBK и KBT — это поршневые компрессоры, разработанные для непрерывной эксплуатации на газовых и нефтяных месторождениях. Усиленные компоненты и разнообразные варианты цилиндров позволяют решать стандартные и специализированные задачи, а в многорядных конфигурациях общая мощность достигает 5 520 BHP.

Особенности

• Высокопрочная болтовая стяжка: болты класса 8 во всех нагруженных соединениях и болты, устойчивые к усталости, на крышках клапанов для обеспечения надежности соединений.
• Жесткие шатуны: шатуны из кованой стали с четырьмя болтами и массивным двутавровым сечением для долговечности.
• Надежные крейцкопфы: монолитные крейцкопфы Ariel с термически упрочненными и шлифованными пальцами и подачей смазки под давлением сверху и снизу для минимизации износа.
• Универсальные цилиндры: конструкции цилиндров и клапанов, пригодные для широкого диапазона давлений; цилиндры можно комбинировать в различных конфигурациях для обеспечения требуемого объема и давления.
• Программное обеспечение Ariel 7: инструмент для моделирования и конфигурирования компрессорных пакетов, содержащий как современные, так и исторические варианты цилиндров.

Материалы

• Картер из серого чугуна: кованый коленчатый вал, направляющая крейцкопфа из серого чугуна, бронзовый упорный подшипник, триметаллические коренные подшипники.
• Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали.
• Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8.

2 Throw — ключевые параметры
Parameter | KBK | KBT
Rated Power | 1,840 BHP | 1,840 BHP
Stroke (in) | 6 | 5
Max RPM | 1,200 | 1,500
Piston Speed | 1,200 | 1,250
Rod Diameter (in) | 2.0 | 2.0
Total Rod Load (lbs) | 92,000 | 92,000
Tension (lbs) | 46,000 | 46,000
Compression (lbs) | 50,000 | 50,000
Average Weight (lbs) | 11,500 | 11,500
Max Length (in) | 58 | 58
Nominal Width (in) | 169 | 169
Crankshaft Centerline (in) | 17 | 17

4 Throw — ключевые параметры
Parameter | KBK | KBT
Rated Power | 3,680 BHP | 3,680 BHP
Stroke (in) | 6 | 5
Max RPM | 1,200 | 1,500
Piston Speed | 1,200 | 1,250
Rod Diameter (in) | 2.0 | 2.0
Total Rod Load (lbs) | 92,000 | 92,000
Tension (lbs) | 46,000 | 46,000
Compression (lbs) | 50,000 | 50,000
Average Weight (lbs) | 22,500 | 22,500
Max Length (in) | 101 | 101
Nominal Width (in) | 169 | 169
Crankshaft Centerline (in) | 17 | 17

6 Throw — ключевые параметры
Parameter | KBK | KBT
Rated Power | 5,520 BHP | 5,520 BHP
Stroke (in) | 6 | 5
Max RPM | 1,200 | 1,500
Piston Speed | 1,200 | 1,250
Rod Diameter (in) | 2.0 | 2.0
Total Rod Load (lbs) | 92,000 | 92,000
Tension (lbs) | 46,000 | 46,000
Compression (lbs) | 50,000 | 50,000
Average Weight (lbs) | 35,500 | 35,500
Max Length (in) | 147 | 147
Nominal Width (in) | 169 | 169
Crankshaft Centerline (in) | 17 | 17

Дополнительные сведения
Цилиндры Ariel модульные и могут комбинироваться в сотни конфигураций для достижения требуемого расхода и давления. Для детального моделирования и подбора конфигураций KBK/KBT рекомендуется использовать программное обеспечение Ariel 7.
