Компрессорная установка для газов JGM

поршневаямногоуровневая

Обзор

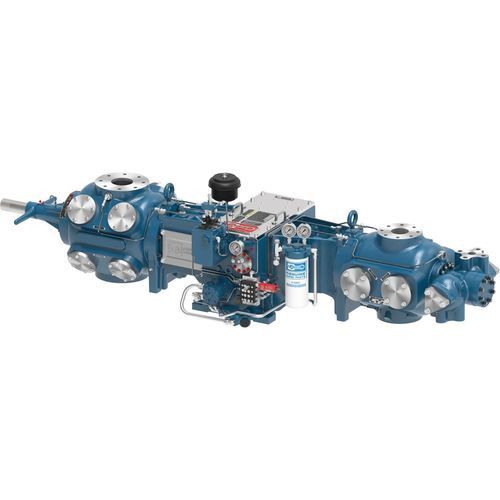

Модели Ariel JGM и JGP — это компрессоры поршневого типа малогабаритного исполнения, предназначенные для сбора газа, газлифта и приложений с использованием сжатого природного газа (CNG). Они рассчитаны на работу в паре с широким спектром высокоскоростных двигателей и допускают мощность до 170 BHP. Благодаря использованию до 4 ступеней сжатия и обширной библиотеки цилиндров, JGM и JGP обеспечивают разнообразные варианты конфигураций при небольшом занимаемом объёме.

Применение

• Сбор газа (gas gathering)
• Газлифт
• Заправка CNG и задачи компримирования на малых линиях

Особенности продукта

• Совместимость с широким спектром высокоскоростных двигателей
• Поддержка до 4 ступеней сжатия за счёт обширной библиотеки цилиндров
• Универсальные конфигурации цилиндров для подбора требуемого расхода и давления нагнетания
• Варианты разгрузки: ручные переменные по объёму карманы зазора (VVCP) на большинстве цилиндров; ограниченная доступность пневматических разгрузчиков всасывающих клапанов
• Высокоэффективные навинчиваемые масляные фильтры без байпаса (номинал 5 микрон, абсолют 17 микрон)

Материалы

• Картер из серого чугуна: кованый стальной коленчатый вал, направляющая крейцкопфа из серого чугуна, триметаллический главный подшипник
• Крейцкопф из серого чугуна: палец крейцкопфа из легированной стали
• Шатун из ковкого чугуна: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

1 Throw (таблица)
JGM vs JGP — Номинальная мощность: 85 / 85; Ход (in): 3.5 / 3.0; Макс обороты: 1,500 / 1,800; Скорость поршня (ft/min): 875 / 900; Диаметр штанги (in): 1.125 / 1.125; Суммарная нагрузка на штангу (lbs): 12,000 / 12,000; Растяжение (lbs): 6,000 / 6,000; Сжатие (lbs): 7,000 / 7,000; Средняя масса (lbs): 1,400 / 1,400; Макс длина (in): 37 / 37; Номинальная ширина (in): 62 / 62; Центр кривошипа (in): 9.25 / 9.25

2 Throw (таблица)
JGM vs JGP — Номинальная мощность: 170 / 170; Ход (in): 3.5 / 3.0; Макс обороты: 1,500 / 1,800; Скорость поршня (ft/min): 875 / 900; Диаметр штанги (in): 1.125 / 1.125; Суммарная нагрузка на штангу (lbs): 12,000 / 12,000; Растяжение (lbs): 6,000 / 6,000; Сжатие (lbs): 7,000 / 7,000; Средняя масса (lbs): 2,200 / 2,200; Макс длина (in): 34 / 34; Номинальная ширина (in): 83 / 83; Центр кривошипа (in): 9.25 / 9.25

Примечания
До 4 ступеней сжатия поддерживаются за счёт ассортимента цилиндров Ariel. Программное обеспечение Ariel 7 Performance применяется для моделирования и проектирования конфигураций компрессоров с целью подбора под конкретные задачи, воспроизведения исторических конструкций или конфигурирования новых сборок.

Технические характеристики

• Brand: Ariel
• Model / Series: JGM / JGP
• Максимальная номинальная мощность: до 170 BHP
• Ступени сжатия: до 4 ступеней
• Типичные применения: сбор газа, газлифт, CNG
• Варианты хода: 3.5 in (JGM) и 3.0 in (JGP)
• Max RPM: JGM 1,500 rpm; JGP 1,800 rpm
• Скорость поршня (ft/min): JGM 875; JGP 900
• Диаметр штанги: 1.125 in
• Предел суммарной нагрузки на штангу: 12,000 lbs
• Растяжение: 6,000 lbs; Сжатие: 7,000 lbs
• Средняя масса (зависит от конфигурации): 1,400–2,200 lbs
• Макс длина и номинальная ширина различаются в зависимости от конфигурации Throw (см. таблицы выше)
• Центр кривошипа: 9.25 in
• Фильтрация смазки: навинчиваемый масляный фильтр без байпаса, 5 микрон номинал, 17 микрон абсолют
• Цилиндры и клапаны: универсальные конструкции цилиндров, комбинируемые для обеспечения требуемого расхода и давления
