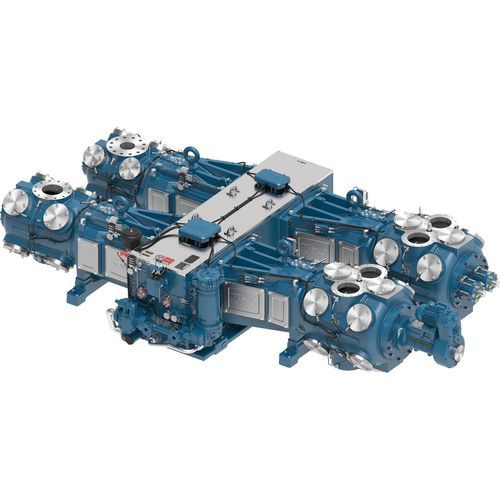

Компрессор переменная производительность KBD

для технологического газадля природного газадвуокиси углерода

Обзор
KBC/KBD/KBF — крупнорамные среднескоростные поршневые компрессоры Ariel, предназначенные для работы в паре с электродвигателями или газовыми двигателями. Они применяются в проектах высокой производительности: сбор и обработка природного газа, транспортировка по трубопроводам и хранение, технологические и промышленные газы, улавливание углерода и другие области. Доступны конфигурации на 2, 4 и 6 throws; номинальные мощности примерно 2 400, 4 800 и 7 200 BHP соответственно. Надёжная конструкция обеспечивает высокую удельную мощность, минимальную вибрацию и компактную установку; конструктивные улучшения упрощают эксплуатацию и обслуживание для владельцев/операторов.

Особенности продукта
Пластинчатые клапаны, рассчитанные на современные рабочие скорости, в стандартной комплектации оснащены неметаллическими уплотнениями. Клапаны подбираются в соответствии с установленными требованиями по низкой скорости потока через клапан.

Курбвал тяжелого типа
Компрессоры оснащаются коваными стальными, прецизионно обработанными коленчатыми валами с интегрированными противовесами, изготовленными Ariel Corporation.

Переработанные опоры направляющих
Надёжные наклонные направляющие «KB Style» с проходным болтовым соединением были переработаны для повышения прочности и жёсткости.

Материалы

• Картер из серого чугуна: кованая стальная коленчатая ось, направляющая крестовины из серого чугуна, бронзовый упорный подшипник, триметаллический основной подшипник
• Крестовина из шаровидного чугуна: палец крестовины из легированной стали
• Шатун из кованой стали: бронзовая втулка пальца крестовины, триметаллический шатунный подшипник, болты класса прочности 8

Инновационные цилиндры
Ariel выпускает универсальные конструкции цилиндров, которые могут эффективно работать в широком диапазоне давлений благодаря клапанам, сочетающим надёжность и производительность. Опции цилиндров для каждого каркаса полностью используют его мощность и допустимую нагрузку на шток; цилиндры можно комбинировать в сотни конфигураций для достижения требуемого объёма и давления. Программное обеспечение Ariel 7 Performance помогает инженерам моделировать и проектировать конфигурации компрессоров, дублировать существующие установки или разрабатывать новые.

Технические таблицы
2 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Номинальная мощность (BHP): 2,400 | 2,400 | 2,400
Ход (in): 7.0 | 6.0 | 5.0
Макс. об/мин: 1,000 | 1,200 | 1,400
Скорость поршня (FPM): 1,167 | 1,200 | 1,167
Диаметр штока (in): 2.5 | 2.5 | 2.5
Суммарная нагрузка на шток (lbs): 132,000 | 132,000 | 132,000
Растяжение (lbs): 66,000 | 66,000 | 66,000
Сжатие (lbs): 69,000 | 69,000 | 69,000
Средний вес (lbs): 16,300 | 16,300 | 16,300
Макс. длина (in): 64 | 64 | 64
Номинальная ширина (in): 185 | 185 | 185
Осевая линия коленвала (in): 21 | 21 | 21

4 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Номинальная мощность (BHP): 4,800 | 4,800 | 4,800
Ход (in): 7.0 | 6.0 | 5.0
Макс. об/мин: 1,000 | 1,200 | 1,400
Скорость поршня (FPM): 1,167 | 1,200 | 1,167
Диаметр штока (in): 2.5 | 2.5 | 2.5
Суммарная нагрузка на шток (lbs): 132,000 | 132,000 | 132,000
Растяжение (lbs): 66,000 | 66,000 | 66,000
Сжатие (lbs): 69,000 | 69,000 | 69,000
Средний вес (lbs): 33,600 | 33,600 | 33,600
Макс. длина (in): 115 | 115 | 115
Номинальная ширина (in): 185 | 185 | 185
Осевая линия коленвала (in): 21 | 21 | 21

6 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Номинальная мощность (BHP): 7,200 | 7,200 | 7,200
Ход (in): 7.0 | 6.0 | 5.0
Макс. об/мин: 1,000 | 1,200 | 1,400
Скорость поршня (FPM): 1,167 | 1,200 | 1,167
Диаметр штока (in): 2.5 | 2.5 | 2.5
Суммарная нагрузка на шток (lbs): 132,000 | 132,000 | 132,000
Растяжение (lbs): 66,000 | 66,000 | 66,000
Сжатие (lbs): 69,000 | 69,000 | 69,000
Средний вес (lbs): 50,050 | 50,050 | 50,050
Макс. длина (in): 158 | 158 | 158
Номинальная ширина (in): 185 | 185 | 185
Осевая линия коленвала (in): 21 | 21 | 21

Характеристики / Технические спецификации

• Модель: KBC / KBD / KBF
• Назначение: среднескоростные поршневые компрессоры для электродвигателя или ДВС
• Области применения: сбор, обработка, транспортировка и хранение природного газа; сжатие промышленных газов; улавливание углерода
• Проектная мощность (в зависимости от throws): 2 400 л.с. (2-throw), 4 800 л.с. (4-throw), 7 200 л.с. (6-throw)
• Ход поршня: KBC 7.0" / KBD 6.0" / KBF 5.0"
• Максимальная частота вращения: KBC 1000 об/мин / KBD 1200 об/мин / KBF 1400 об/мин
• Диаметр штока: 2.5 in
• Суммарная нагрузка на шток: 132 000 lbs; растяжение: 66 000 lbs; сжатие: 69 000 lbs
• Средний вес (прибл.): 16 300 / 33 600 / 50 050 lbs (2/4/6-throw)
• Габариты (тип.): макс. длина 64 / 115 / 158 in; номинальная ширина 185 in; осевая линия коленвала 21 in
• Материалы: картер из серого чугуна; крестовина из шаровидного чугуна; шатуны из кованой стали; бронзовые подшипники; триметаллические подшипники; болты класса прочности 8
